作者：Jenson Zhang/ Eileen Zhang
USB Type-C接口憑借更小的體積、正反可插設計、強大的兼容性，還能提供更高的電源傳輸能力和數據傳輸速度，正在臺式電腦上得到越來越廣泛的應用。僅需要一根Type-C的數據線，就可以同時實現高速數據傳輸和大功率傳輸，有效解決了桌面線材凌亂的問題。
一般來說，臺式電腦的供電電源為12V直流電。臺式電腦如果支持USB PD，則可以實現給筆記本電腦，顯示器和手機等外設提供數據和大功率輸出。由于外設所需電壓為5~20V不等，所以需要升降壓轉換器將12V直流電轉換為外設所需電壓。

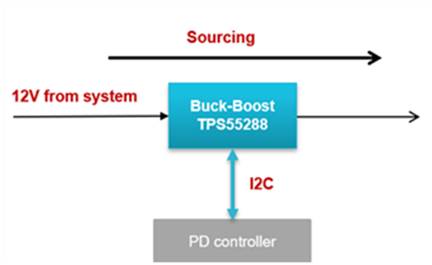

圖1. USB Type-C PD示意圖
升降壓轉換器TPS55288在臺式電腦Type-C PD中的應用
TPS55288是德州儀器面向USB Type-C PD 應用的降壓/升壓轉換器， 在臺式電腦Type-C PD的應用中具有以下優勢：
· 支持7V 到36V寬范圍輸入和0.8V到21.26V的寬范圍輸出，16A開關電流，滿足各種外部供電需求；
· 輸出功率最高可達100W；
· 支持I2C通信方式和PPS 協議；
· 熱性能極佳，60W輸出功率下效率高達96%，常溫下無風扇持續工作芯片溫升僅為35℃，極大地緩解散熱問題；
· TI提供整套設計方案TPS55288EVM圖形用戶界面TPS55288-EVM-GUI，可以幫助工程師縮短設計周期，讓產品更早上市；
· 整體方案尺寸小，設計簡單，BOM成本低：
· 芯片采用小尺寸的QFN封裝，僅為5mm×4mm;
· 開創性地集成了升壓部分的兩個功率管，可以有效減小PCB面積并節省BOM成本；
· 可以靈活選擇降壓部分的兩個外置功率管，實現最佳的轉換效率及散熱效果；
· 支持4MHz 高開關頻率，可有效減小外部電感電容的尺寸，降低成本。
德州儀器的降壓/升壓轉換器TPS55288不僅具有優異的功率密度，最高可支持100W輸出功率；而且整體電路簡單，BOM成本低。如需了解TPS55288的更多信息，可到TI官網下載用戶手冊，以及關于USB Type-C PD的參考設計。 |
