| 兩顆CS8683并聯輸出單聲道200W/4歐應用原理圖 |
|
|
| 文章來源：永阜康科技 更新時間：2022/5/5 14:48:00 |
在線咨詢： |
| |
CS8683H兩個功放芯片輸出經過LC低通濾波器之后直接并聯，驅動能力加倍，負載阻抗可降低，提升輸出功率。可以實現36V供電單聲道200W/4歐持續功率輸出。

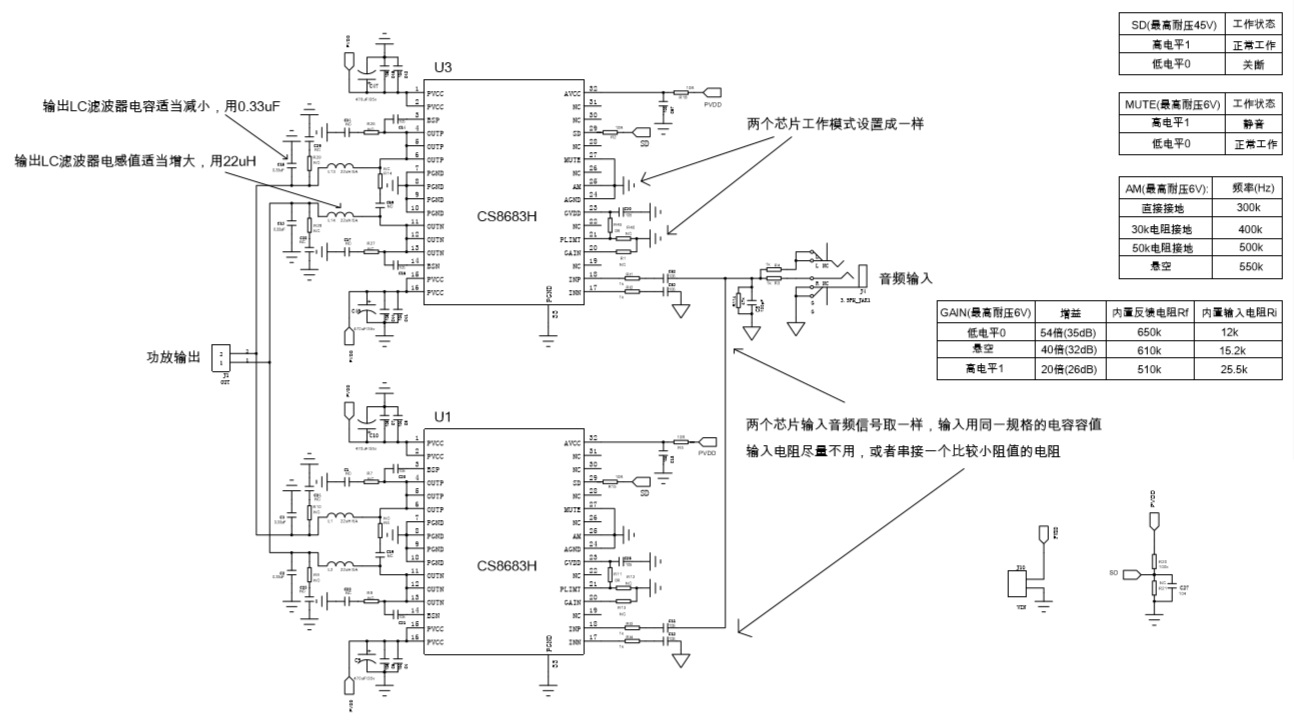

CS8683H并聯輸出200W應用電路圖 |
| |
|
|
|
|
|
| |
| |
| |
 |
