CS5092 5V充雙節鋰電充電管理IC解決方案
文章來源:永阜康科技 更新時間:2022/5/7 15:36:00
在線咨詢:
給我發消息
張代明 3003290139
給我發消息
李湘寧 2850985550
給我發消息
姚紅霞 3003214837
13713728695


引言

傳統的鋰電充電管理芯片一般是降壓型,即輸入電壓必須高于電池電壓。這樣對于2節串聯的鋰電池充電,需搭配9V以上專用的適配器,F在手機電腦的普及,5V電源充電器已經得到極大規模的使用。最新的升壓型雙節充電管理芯片內置升壓模塊,輸入電壓低于電池電壓,其3.6V-6.0V工作電壓范圍,可以采用USB_5V作為兩串的充電器,雙節鋰電的便攜式移動電子設備出廠時搭配一跟USB充電線就完美的解決上述應用的困擾,節省終端產品整機成本,避免材料的浪費。

深圳市永阜康科技有限公司針對8.4V雙節鋰電池應用,推廣一顆采用SOT23-6極簡封裝、固定0.85A充電電流升壓型雙節充電管理IC-CS5092,該芯片是現階段同類型產品中最少管腳、外圍元件最少的,非常適合應用于藍牙音響、玩具、手持打印機、無人機、電動工具等產品領域。

概要

CS5092S是一款5V輸入,固定0.85A充電電流,支持雙節鋰電池串聯應用的升壓充電管理IC。CS5092S集成功率MOS,采用異步開關架構,使其在應用時僅需極少的外圍器件,可有效減少整體方案尺寸,降低BOM成本。CS5092S的升壓開關充電轉換器的工作頻率為500KHz。

CS5092S內置四個環路來控制充電過程,分別為恒流(CC)環路、恒壓(CV)環路、芯片溫度調節環路、可智能調節充電電流,防止拉垮適配器輸出,并匹配所有適配器的輸入自適應環路。

CS5092S提供了纖小的SOT23-6L封裝類型供客戶選擇,其額定的工作溫度范圍為-40℃至85℃。



描述

USB 5V輸入異步開關升壓充電

工作電壓3.6~6V,芯片耐壓30V,內部集成高壓晶體管

固定0.85A充電電流

自動調節輸入電流,匹配所有適配器

支持LED充電狀態指示

500KHz開關頻率

輸出過壓/短路保護,輸入過壓保護

IC過溫保護,IC溫度自適應調節

ESD 2KV



CS5092S應用信息

1、CS5092S腳位圖

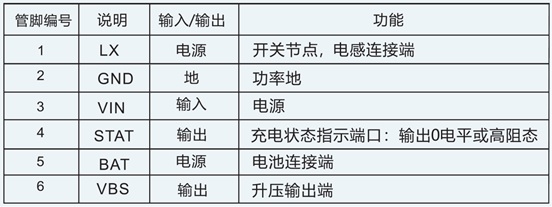

2、CS5092S管腳說明

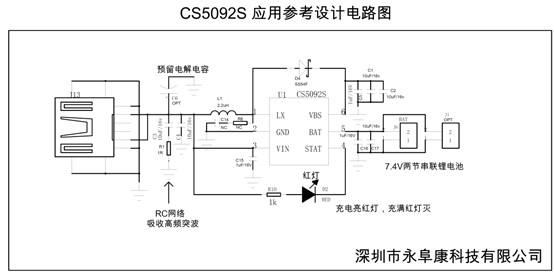

3、CS5092S DEMO板原理圖以及應用說明

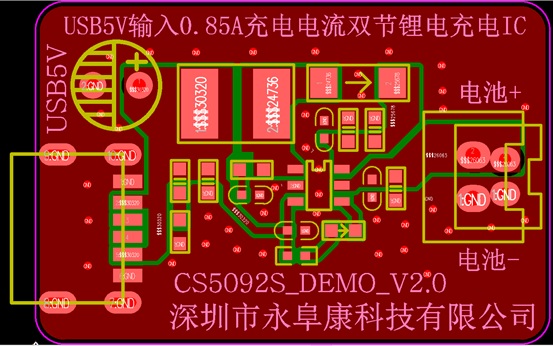

4、CS5092S DEMO板PCB設計圖

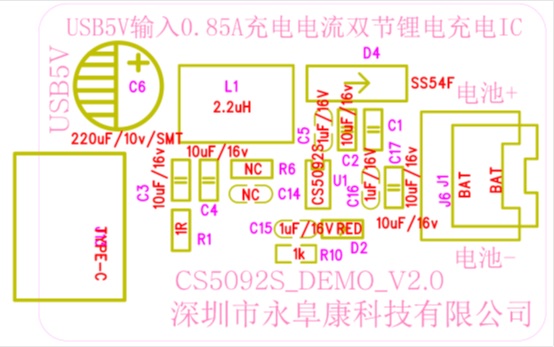

5、CS5092S DEMO板貼片圖

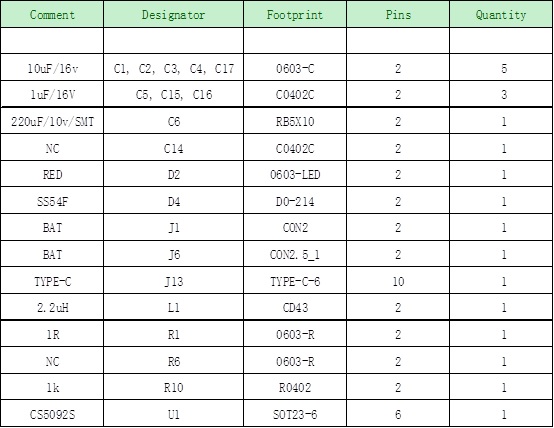

6、CS5092S DEMO板物料清單

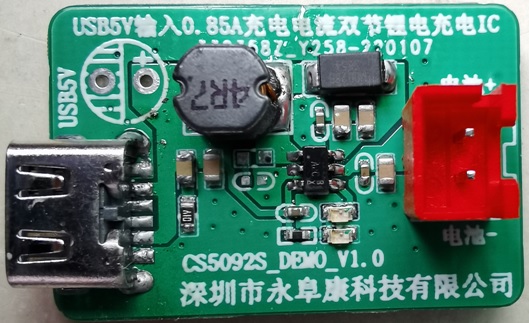

7、CS5092S DEMO板實物圖

詳細的產品資料及銷售聯絡信息請參看:http://m.szdfyl.cn/products_4920.htm
