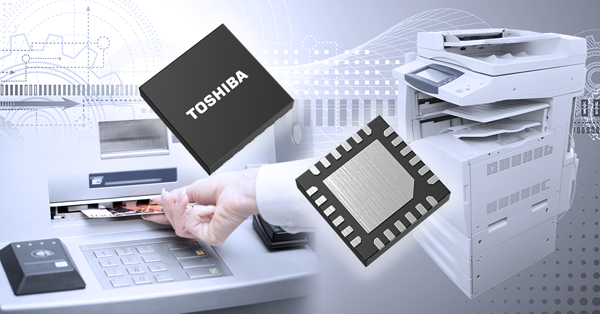

東芝電子元件及存儲裝置株式會社（“東芝”）宣布，推出其步進電機驅動IC產品線的新成員“TB67S549FTG”。這是一款采用小型封裝的步進電機驅動IC，內置恒流控制功能，無需借助外部電路元件。新款驅動IC有助于節省電路板空間，適用于辦公自動化和金融設備等工業設備。該產品于今日開始出貨。
TB67S549FTG的輸出功率晶體管采用東芝的DMOS FET[1]，絕對最大額定電機輸出電壓為40V，絕對最大額定電機輸出電流為1.5A[2]。該產品采用QFN24封裝，與采用QFN32封裝的東芝現行產品TB67S539FTG相比，貼裝面積縮小了36%左右。這有助于節省電路板空間。
此外，這款新驅動內置恒流電機控制所需的電流檢測部件，電荷泵電路無需外部電容器。這樣將減少外部電路元件，進而節省電路板空間。
TB67S549FTG支持4.5V至33V的電機供電電壓，睡眠模式下電流消耗為1μA，可廣泛應用于12V／24V供電應用。
東芝將繼續開發適用于多類應用的產品，提供有助于簡化用戶設計、節約電路板面積并降低總成本的整體解決方案。
Ø 應用：
- 打印機
- 多功能打印機（MFP）
- 自動取款機（ATM）
- 外幣兌換機
- 監控攝像頭
- 投影儀
Ø 特性：
- 小型QFN24封裝：4.0mm×4.0mm（典型值）
- 恒流電機控制無需外部電流檢測電阻。
- 電荷泵電路無需外接電容。
- 低功耗：睡眠模式IM1＝1μA（最大值）
Ø 主要規格：
（除非另有說明，Ta＝25℃）
|
器件型號
|
TB67S549FTG
|
|
工作電壓范圍
|
電機電源VM（V）
|
@Ta＝-20℃至85℃
|
4.5至33
|
|
絕對最大額定值
|
電機輸出電壓VOUT（V）
|
40
|
|
電機輸出電流IOUT（A）
|
1.5
|
|
支持的電機類型
|
雙極步進電機
|
|
漏極和源極之間的輸出晶體管導通電阻（高邊＋低邊）RON(D-S)典型值（Ω）
|
@VM＝24V，Tj＝25℃，IOUT＝2.0A
|
1.2
|
|
功耗IM1最大值（μA）
|
@休眠模式
|
1
|
|
安全功能
|
過流檢測、熱關斷、欠壓鎖定
|
|
封裝
|
名稱
|
QFN24
|
|
尺寸典型值
|
4.0×4.0
|
|
庫存查詢與購買
|
在線購買
|
注：
[1] 雙擴散型MOSFET
[2] 驅動電機的實際電流受環境溫度、供電電壓和其他工作條件制約。 |
