無刷直流電機由電機行為主體和驅動器組成，是典型性的機電一體化產品。電機轉子繞阻選用三相星型接口的方式，與三相交流的電機十分的相似。以便檢驗發電機轉子的旋光性，在電動機中安裝了相位傳感器。控制器由輸出功率電子元器件和集成電路芯片等組成，那么直流無刷電機驅動器芯片是如何挑選的?
1、通用性的芯片一般用以LED顯示器的中低端商品，如室內的單、兩色屏等。最常見的通用性芯片是具備8位鎖存、串一并移位寄存器和三態輸出作用。各路較大可輸出35mA的非恒流電源的電流。
2、較大輸出電流:現階段流行的恒流源LED驅動芯片較大輸出電流多見每通道90mA上下。每通道另外輸出穩定電流的最高值對顯示器更加有意義，由于在自動白平衡情況下，規定每通道都另外輸出恒流電源電流。
3、恒流電源輸出通道數:恒流源輸出通道有8位和16位二種規格型號，如今16位占流行，其關鍵優點取決于降低了芯片規格，有利于LED驅動板(PCB)走線，尤其是針對點間隔較小的LED驅動板更有益。
4、精準的電流輸出：一種是同一個芯片通道間電流誤差；另一種是不一樣芯片間輸出電流誤差。精密度的電流輸出是個很重要的主要參數，對LED顯示器的表明勻稱性危害非常大。偏差越大，表明勻稱性越差，難以使led透明屏做到自動白平衡。現階段流行恒流源芯片的位間電流偏差(bit to bit)一般在±3%之內，(chip to chip)片間電流偏差在±6%之內。
5、數據信息挪動數字時鐘：其決策了表明數據信息的傳輸速率，是危害顯示器的升級速度的重要指標值。做為大容量顯示器件，表明刷新頻率應當在85Hz之上，才可以確保平穩的界面(無掃描儀閃動感)。較高的數據信息挪動數字時鐘是顯示器獲得高刷新頻率界面的基本。現階段流行恒流源推動芯片挪動時鐘頻率一般都是在15-25MHz之上。

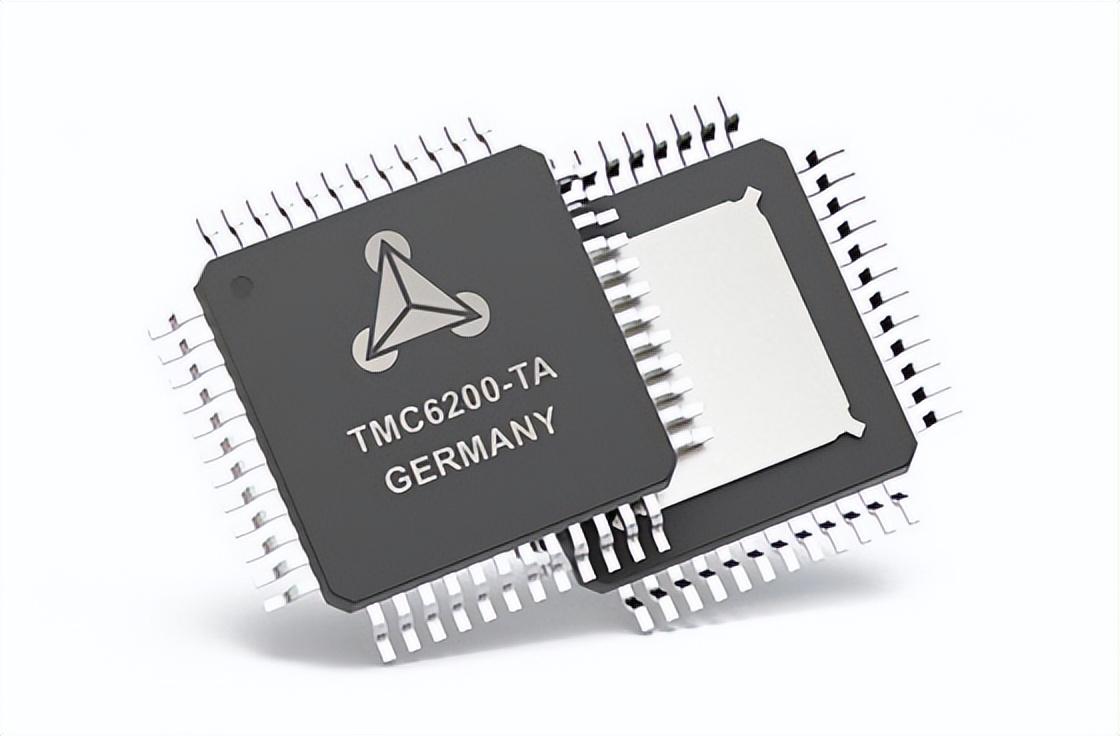

直流無刷電機驅動器芯片基本原理：
直流無刷電機驅動器芯片內部集成化了四個dmos管，構成一個規范的H型驅動器。根據電池充電泵電源電路為上橋臂的兩個開關管給予柵壓操縱工作電壓，電池充電泵電源電路由一個300kHz上下的輸出功率。可在引腳1、11外接電容器產生第二個電池充電泵電源電路，外接電容器越大，向開關管柵壓鍵入的電容器電池充電速率越快，工作電壓升高的時間越少，輸出功率能夠高些。引腳2、10接直流無刷電機同步電機，正轉時電流的方位應當從引腳步到引腳10；翻轉時電流的方位應當從引腳10到引腳2。電流檢驗輸出引腳8能夠接一個對地電阻器，根據電阻器來輸出過電流狀況。內部維護電源電路設定的過電流閥值為10A，當超出該值的時候會全自動封禁輸出，并規律性的全自動修復輸出。假如過電流延遲時間較長，超溫維護將關掉全部輸出。超溫數據信號還可根據引腳9輸出，當結溫做到145度時引腳9有輸出數據信號。 |
