線性充電器，以體積小、外圍電路簡單、成本低廉及無開關噪聲等優點，在眾多對 PCB 布板面積要求較高、充電電流相對較小的便攜式電子設備中大量使用。SGM41566 是圣邦微電子推出的新一代線性充電芯片。產品支持無線充、太陽能電池、PFC 饅頭波電源等較弱能力的松耦合電源充電，具備在復雜環境中充電的能力，易用且便捷。
SGM41566 具有完整的預充電、恒流充電、恒壓充電流程，各階段充電電流均可方便選擇。恒流充電電流 ICHG 在 50mA 至 750mA 范圍內 50mA 步進可選；預充電電流和滿充截止電流在 5%ICHG 至 25%ICHG 范圍內 5%ICHG 步進可選，且具有無預充功能 (No Pre-Charge) 選項來滿足部分電池低壓階段的大電流充電需求。滿充電壓在 3.5V 至 4.8V 范圍內 25mV 步進可選，可方便的適用于磷酸鐵鋰電池、錳鋅電池、鋰離子電池、3 節/4 節鎳氫電池的電子設備。
SGM41566 產品特性
• 支持松耦合電源充電（無線充、太陽能、饅頭波）；
• 高達 28V 的輸入耐壓和 19.5V 的推薦輸入電壓；
• 滿充電壓范圍：3.5V 至 4.8V，25mV 步進；
• 恒流充電電流范圍：50mA 至 750mA，50mA 步進；
• 預充電電流范圍：恒流充電電流的 5% 至 25%，5% 步進；
• 滿充截止電流范圍：恒流充電電流的 5% 至 25%，5% 步進；
• 滿電安全電壓回退功能；
• NTC 溫度檢測保護功能；
• 浮充超時保護功能；
• 12.5ms 激活充電功能；
• 符合環保理念的 TDFN-2×2-8AL 綠色封裝。

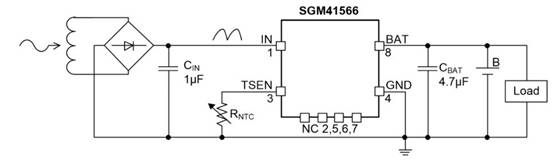

• SGM41566 典型應用電路圖
圖 1 典型應用電路圖

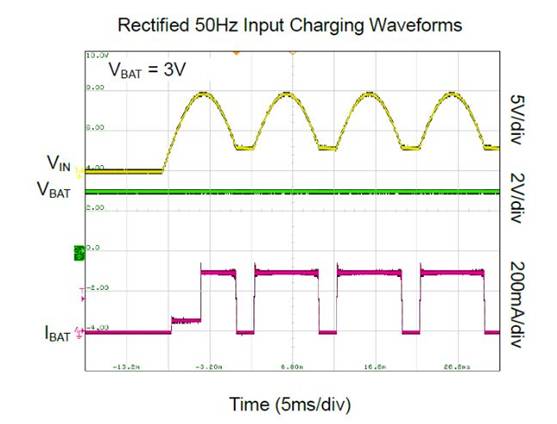

SGM41566 饅頭波充電波形
圖 2 饅頭波充電波形

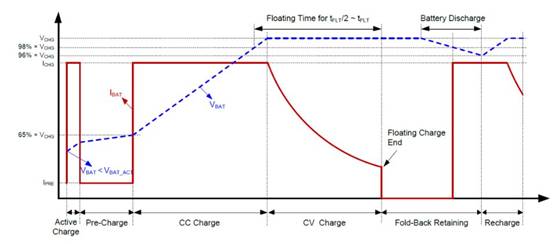

SGM41566 完整充電流程示意圖
圖 3 充電流程示意圖
除常規的預充電、恒流充電、恒壓充電階段外，SGM41566 還具有特殊設計的深度放電電池激活充電功能 (Active Charge) 和在電池充滿后的安全電壓回退功能 (Fold-Back Retaining)。當電池電壓低于深度放電激活檢測門限時，SGM41566 會以恒流充電電流 ICHG 給電池充電 12.5ms，以快速激活電池，此后會自動進入預充電階段。滿電安全電壓回退功能則對延長長期掛載設備的電池壽命有極大的幫助。
