內置MOS的BLDC馬達驅動芯片ACM6753

文章來源：永阜康科技更新時間：2023/3/3 13:41:00

在線咨詢：

李湘寧 2850985550

張代明 3003290139

鄢先輝 2850985542

13713728695

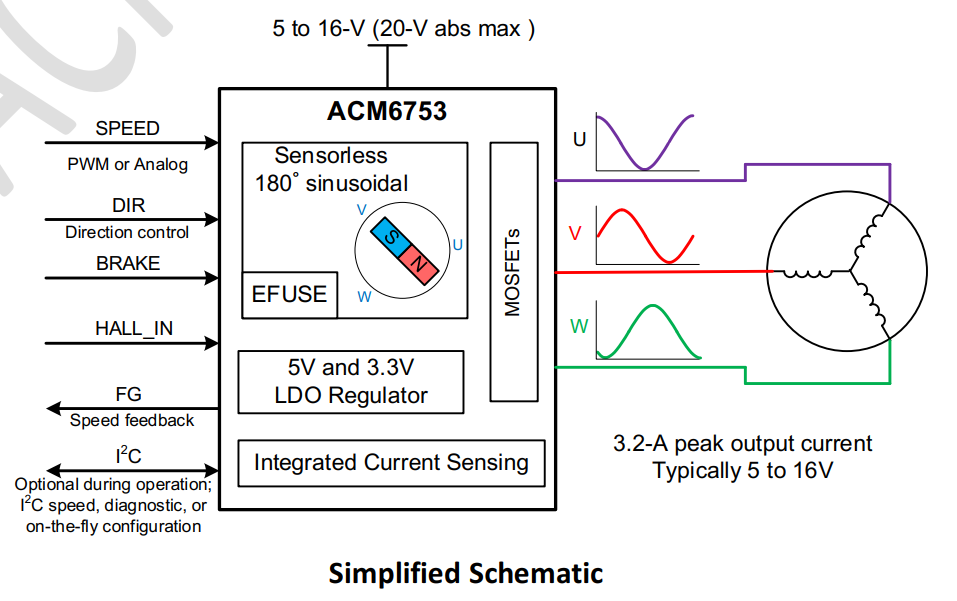

ACM6753是一款全集成三相無刷直流電機驅動芯片。內部集成三相無刷電機驅動算法，功率管以及電流電壓檢測。能夠在極簡外圍（只需要幾個阻容器件）的情況下驅動三相無刷電機。
無傳感器驅動模式下（推薦）， ACM6753不需要外置霍爾傳感器便可以啟動三相電機并實現180度的正弦波驅動。電機旋轉過程安靜，高效。有傳感器驅動模式下， ACM6753支持單霍爾傳感器驅動。

在控制方式上， ACM6753支持：
1）控制方式1，直接的I2C寄存器控制。利用系統上的MCU 對ACM6753進行初始化（配置電機的參數，如相電阻， Ke，換相提前角，啟動加速度，閉環加速度，調速指令，正反轉，剎車等）。
2）控制方式2，硬件pin控制。 SPEED pin支持外部的電壓， PWM占空比， PWM頻率等調速方式； DIR pin控制電機的正反轉； BRAKE pin支持剎車。在硬件控制模式下， ACM6753內部的控制參數通過I2C編程燒寫。可以通過控制方式1（I2C）把參數調試好，然后一次性燒錄進去。

外圍電路簡單，只需要幾個電容。

您可能對以下產品感興趣

產品型號	功能介紹	兼容型號	封裝形式	工作電壓	備注
ACM6732	ACM6732是一款三相無刷直流電機驅動芯片，內部集成無感三相無刷電機驅動算法、相電流檢測電流電路、柵極驅動電路以及功率MOS 管. 支持最大2.4A的相電流. ACM6732 的高集成度以及精簡外圍特別適用于高功率密度、小尺寸、靜音要求高的三相無刷電機驅動器應用場景.		DFN-10	2.7V-16V	2.7V-16V、2.4A峰值相電流、三相直流無刷電機驅動器
ACM6755	ACM6754是一款三相無刷直流電機驅動芯片，內部集成無感三相無刷電機驅動算法、相電流檢測電流電路、柵極驅動電路以及功率MOS管. 支持最大4.8A的相電流. ACM6754/55 的高集成度以及精簡外圍特別適用于高功率密度、小尺寸、靜音要求高的三相無刷電機驅動器。	ACM6763	QFN-28	4.5V-28V	三相180˚ 正弦/方波, 無感或者外置霍爾的直流無刷電機驅動器, 180˚ 正弦/方波/開窗正炫可選
ACM6763	4.5V-32V、5A三相無刷無感驅動、180˚正弦，集成驅動算法+預驅+MOS	ACM6755	QFN-28	4.5V-32V	三相180˚ 正弦, 無感或單霍爾,車規級無刷電機驅動
ACM6754	ACM6754是一款全集成、無需外置傳感器的三相無刷電機驅動IC。內部集成電機控制算法和電流/ 電壓檢測，能夠基于無刷電機旋轉過程中的反電動勢控制電機靜音/ 高效旋轉。	ACM6753	QFN-24	5V-28V	三相180˚ 正弦/方波, 無感或者外置霍爾的直流無刷電機驅動器
ACM6252	ACM6252是一款外置霍爾傳感器的單相無刷電機驅動IC。內部集成電機控制算法和電流檢測，能夠基于霍爾信號控制單相無刷電機靜音/ 高效旋轉。內部集成4顆小于500mΩ的MOS保證1.2A電流輸出的情況下優異的熱性能。	APX9230/M8121	TSSOP-16/DFN-10	3.3V-18V	正弦波或方波驅動，外置霍爾的12V/1.2A單相無刷直流電機驅動器
ACM6753	18V、3A三相無刷無感驅動、180˚正弦，集成驅動算法+預驅+MOS	ACM6754	QFN-24	5V-18V	5-18V無感三相無刷電機驅動器
