M12266 3-6串多節電池充放電管理的移動電源雙向快充IC產品介紹

文章來源：永阜康科技更新時間：2023/3/17 13:47:00

在線咨詢：

李湘寧 2850985550

鄢先輝 2850985542

張代明 3003290139

13713728695

概述
M12266是一款面向多串電芯大功率移動電源應用的專用SOC，集成了同步升降壓電壓變換器、電池充放電管理模塊、顯示模塊、電量計算模塊，提供最大100W輸入/輸出功率，支持PD3.0、QC3.0、AFC、FCP、 SCP、BC1.2 DCP 等主流快充協議，并提供輸入/輸出的過壓/欠壓、電池過壓/欠壓、過充/過放、NTC過溫、放電過流、輸出短路保護等完備的保護功能。配合極簡的外圍電路，即可組成100W多口移動電源。

特點
充放電管理
■ 高效 Buck-Boost 轉換器（開關頻率：最大 1MHz）
■ 最大輸入/輸出功率 100W，最高充放電效率 98%

■ 電芯規格：4.2V / 4.25V / 4.3V / 4.4V / 4.45V

■ 電芯串?dāng)?shù)：3~6 串

■ 支持充電電流自適應，最大充電電流 5A

■ 放電電壓：3.3~20V，支持 10mV 步進電壓

■ 放電電壓精度：10mV，充電電流精度：5mA

■ 支持線損補償功能

■ 支持ABCL口的各種組合，支持雙路C口

快充協議

■ PD3.0 / PPS、PD2.0

■ QC3.0、QC2.0

■ AFC、FCP、SCP

■ BC1.2 DCP

高度集成

■ 內置環路補償電路

■ 內置 16-bit 高精度 ADC

■ 內置雙路 USB Type-C 接口

■ 集成 LED 電量顯示和快充指示

安全保護機制

■ 48V 管腳耐壓，支持軟起動功能

■ 過壓/欠壓、過充/過放、過流、過溫、短路保護

封裝形式：

■ QFN-48（6.0×6.0mm，0.4mm pitch）

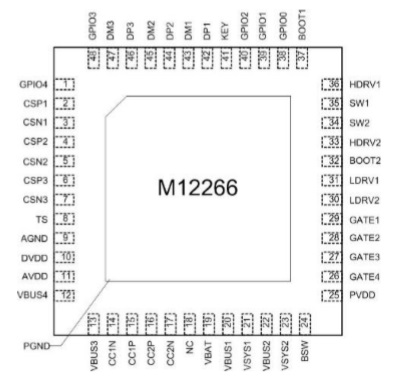

管腳配置圖

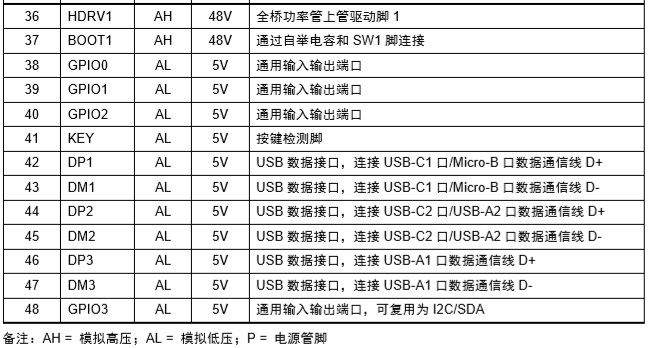

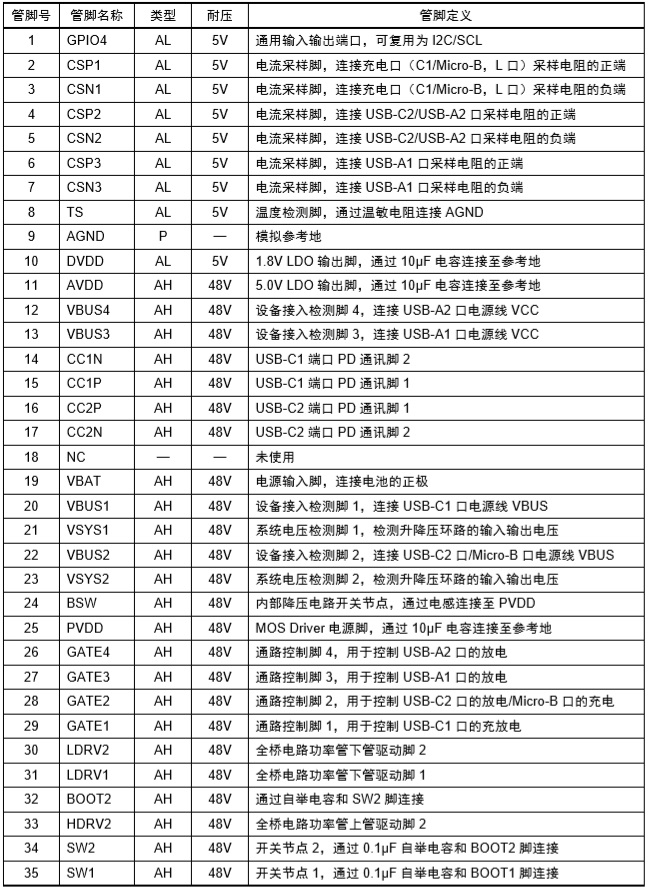

管腳定義

典型應用原理圖

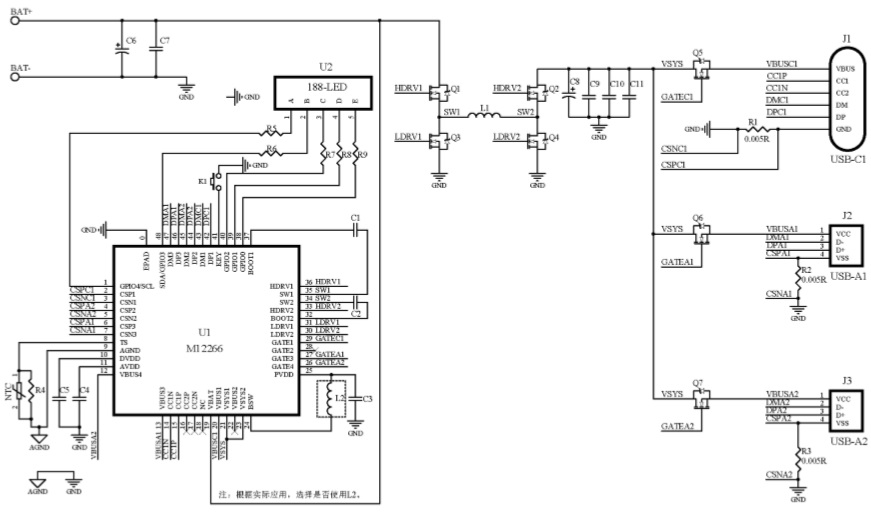

1：100W AAC 多口移動電源（188 屏顯示）

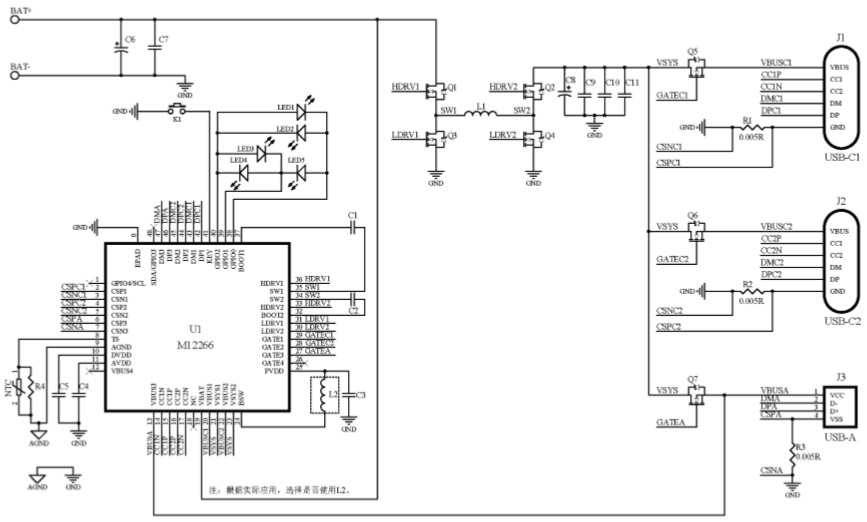

2：100W ACC多口移動電源（3線5燈顯示）

詳細的產品資料及銷售聯絡信息請參看：http://m.szdfyl.cn/products_6015.htm
