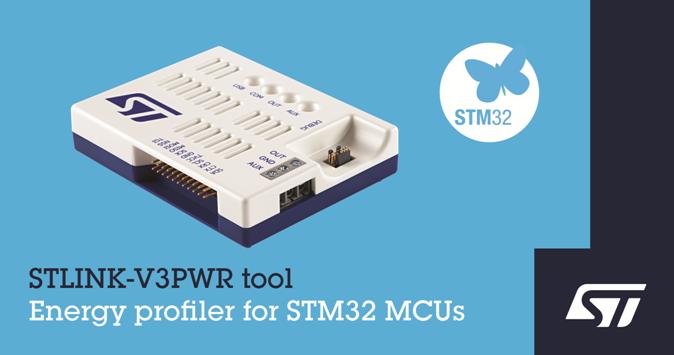

STLINK-V3PWR是意法半導體新推出的一款在線調試燒錄器，能夠準確地測量在任何一款STM32 微控制器 (MCU) 上運行的應用的功耗。
該產品的寬動態量程能夠處理物聯網和無線應用等功耗敏感的開發項目，可測量從納安到 500mA 的電流值，測量準確度保持在±0.5%。此外，該產品用一條 USB 數據線就可以為目標系統提供最高2A的電流，開發人員無需再單獨連接一個電源為電路板供電。
STM32CubeMonitor-Power圖形工具直接支持STLINK-V3PWR，能夠?qū)崟r圖顯應用的功率需求量，分析設計變更對功耗的影響，以便提高能效。此外，Arm® Keil® 開發工具和 IAR 集成開發環境 (IDE) 也支持這個產品，使代碼執行和測量能耗同步進行，以優化應用能量關系圖。
Arm嵌入式技術高級總監 Reinhard Keil 表示：“超低功耗微控制器應用依靠能量收集或電池工作長達數年，微小的設計失誤都可能造成意想不到的能耗問題。新推出的STLINK-V3PWR調試燒錄器讓開發者能夠用 Keil MDK分析功耗。這款µVision調試器可以將程序事件與功耗相關聯，提供分析結果，幫助開發人員識別潛在的設計錯誤，加倍延長電池續航時間。”
IAR公司首席技術官 Anders Holmberg 補充說：“IAR Embedded Workbench for Arm全面支持 STLINK-V3PWR調試燒錄器，使開發人員能夠更快、更輕松地訪問準確、可重復且具有高分辨率的功率分析結果。它肯定有助于下一代超低功耗和超高效智能物聯網設備實現更大的節能和能效，同時大大加快新產品的上市時間。”
STLINK-V3PWR進一步增強了意法半導體的注重能耗的嵌入式開發工具包的產品力。STM32 Power shield(X-NUCLEO-LPM01A),是一款動態電流測量范圍100nA 至 50mA的可編程電源，通常用于分析在超低功耗 STM32 MCU 上運行的應用的功耗。此外，STM32L562E-DK探索套件中間板上的電表可測量 300nA 至 150mA 的動態電流。STM32CubeMonitor-Power 通過這三款工具中的任何一個獲取功率測量值，實時呈現數據，更新采集到的電能參數。
作為微控制器的調試燒錄器，STLINK-V3PWR 通過單線調試 (JTAG/SWD) 接口與應用板上的 STM32 MCU通信，還有一個虛擬 COM 端口接口和一個多路徑橋接器，允許主控制器用 SPI/UART/I2C/CAN/GPIO接口與目標微控制器通信，方便固件更新以及現場功率測量測試。
新的 STLINK-V3PWR 可從 ST eSTore 購買。 |
