說明
LGS5124是一個寬輸入電壓范圍、高轉換效率的同步降壓轉換器。LGS5124提供高達3A的負載電流能力，輸出電壓在寬范圍內可調。內部集成的峰值電流控制模式允許外部電路使用小型器件（包括陶瓷電容和小型封裝電感）， 同時低輸出電壓紋波的特點使得LGS5124在高精度、低噪聲的使用中發揮重要作用。內部集成的開關MOSFET、環路補償以及軟啟動，極大減少了外部器件的數量，可以實現小尺寸方案設計。LGS5124具備極快的負載瞬態響 應和極高的系統轉換效率使其成為多種工業級和消費級應用的理想選擇。
特性
■ 寬輸入電壓范圍：4.5V至24V
■ 輸出電壓范圍：0.8V-19V ——提供可調的輸出電壓選項
■ 工作結溫范圍：- 40℃ - + 125℃
■ 提供固定500KHz的開關頻率
■ 3A最大連續輸出電流
■ 高達95%的系統轉換效率
■ 逐周期限流保護
■ 安全、可靠運行特性
——內部軟啟動
——過熱和過流保護
——輸出短路保護
■ 超小型方案尺寸
——小型SOT23-6封裝
■ 在整個負載范圍內具有高效率和低功率耗散
應用
12V、18V分布式電源總線、工業級 ——視頻監控和安全系統 ——用電器、消費級 ——數字電視和液晶顯示器 ——數字機頂盒等
引腳排列

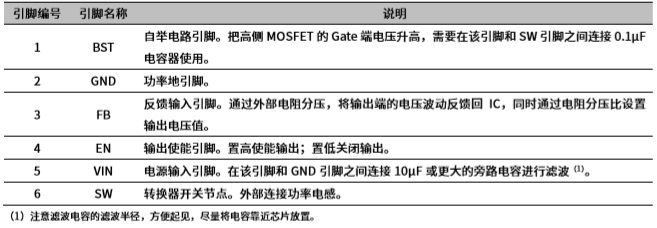

引腳功能描述

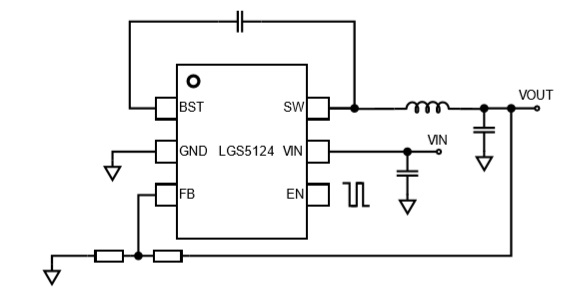

典型應用圖
