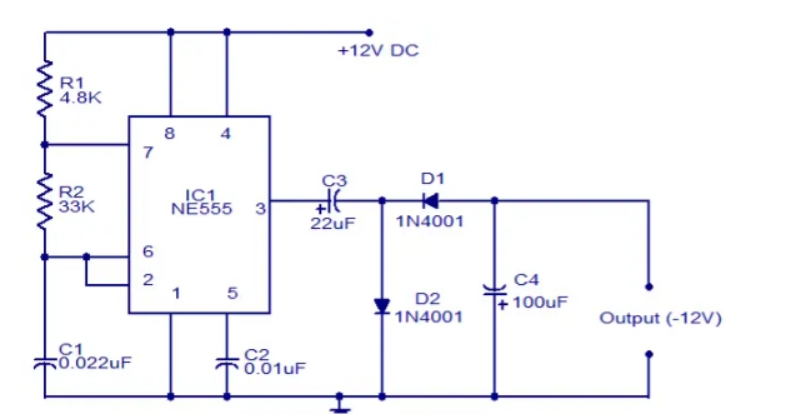

該電路圖顯示了如何從正電壓電源獲得負電壓。該電路的另一個優點是，負電壓與原始正電源一起可用于模擬雙電源。該電路基于定時器ICNE555。NE555作為非穩態多諧振蕩器接線，工作頻率約為1KHz。方波輸出（如果位于IC的引腳3處）。在方波的正半部分，電容C3通過二極管D2充電。當IC的輸出為零時，C3通過二極管D2放電，電容C4充電。因此，D1陽極和C4陰極交界處的電壓相對于接地將始終為負。

在Vero板上組裝電路。
IC1必須安裝在支架上。
C3和C4的額定電壓必須至少為25V。
請勿連接消耗超過50mA電流的負載。
負電壓輸出將始終比正電源低幾伏。
正電壓轉負電壓的方法圖解

方法一：

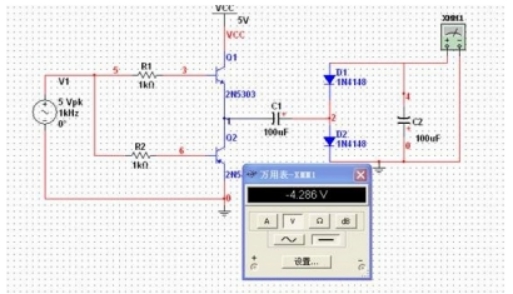

如上圖采用倍壓整流法，5V，1KHz的正弦信號經過三極管推挽放大后。利用倍壓整流得到所需負電壓！（+5V變-4V ）

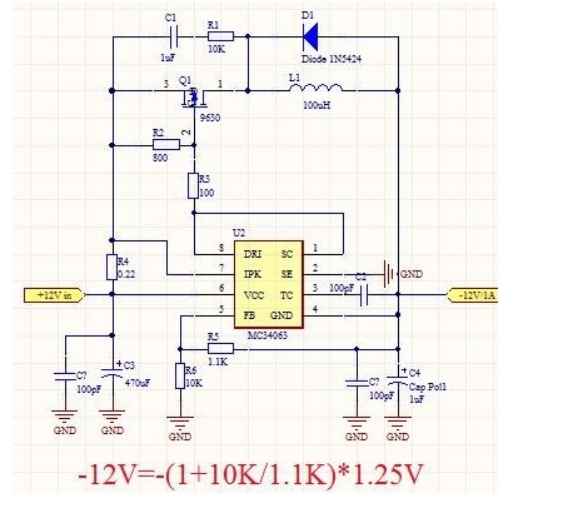

方法二：34063-DC-DC轉換法（利用開關電源原理的電壓反接原理）電路圖請參考MC34063升壓電路，然后把需要的電壓反接

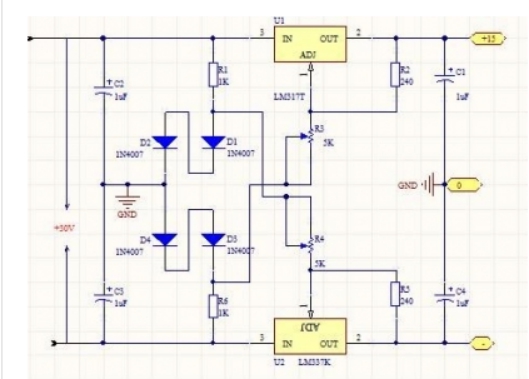

方法三：LM317+LM337單轉雙電壓法
