概述
TP5220是一款輸入電源18V高耐壓具備OVP保護功能完整的升壓同步開關型2-3節串聯鋰電池充電管理芯片。其ESOP-8的封裝與簡單的外圍電路，使得TP5220非常適用于便攜式設備的大電流充電管理應用。同時TP5220內置、輸 入欠壓保護、輸入過壓保護、芯片過溫保護、充電電池溫度檢測、BAT 端短路保護、充電安全定時時間等功能。 TP5220具有寬輸入電壓，對電池充電分為0V充電電流、涓流預充、恒流、恒壓階段， 恒流充電電流都通過外部電阻調整，最大充電電流達1.5A（雙節充 電）。TP5220采用頻率500KHz的開關工作模式使它可以使用較小的外圍器件，并在大電流充電中仍保持較小的發熱量。TP5220內置升壓功率MOSFET、防倒灌電路，所以無需防倒灌肖特基二極管等外圍保護。
特性
■ 輸入最高 18V 電壓，6.0V 時芯片 OVP 保護
■ 充 2～3 節串聯鋰電池
■ 電池 0V 充電功能
■ 內置功率 MOSFET, 開關型工作模 式，器件發熱少，外圍簡單
■ 輸 入 電源電流自適應
■ 可編程充電電流，0.1A--1.5A
■ 無需外接防倒灌肖特基二極管
■ 工作電壓，最大 6.0V
■ LED充電狀態指示
■ 芯片溫度保護，輸入過/欠壓保護， 充電安全時間保護
■ BAT 端短路保護
■ 開 關 頻 率 500KHz， 可 用 電 感 2.2uH-4.7uH，推薦使用 2.2uH
■ 1％的充滿停機電壓控制精度
■ 涓流、恒流、恒壓充電，保護電池
■ 采用 ESOP-8封裝
絕對最大額定值
■VCC/OUT/BAT/CHRG/LX/ PROG/EN：-0.3V～18V
■NTC/BST:-0.3V～8V
■BAT短路持續時間：連續
■ 最大結溫：145℃
■ 熱阻，(ESOP-8, θJA)：58℃/W
■ 工作環境溫度范圍：-40℃～85℃
■ 貯存溫度范圍：-55℃～125℃
■ 人體模式靜電等級 ESD（HBM）： ±4KV
■ 引腳溫度（焊接時間 10秒）：260℃
應用
便攜式設備、各種充電器 ； 礦燈、藍牙音箱； 電動工具等

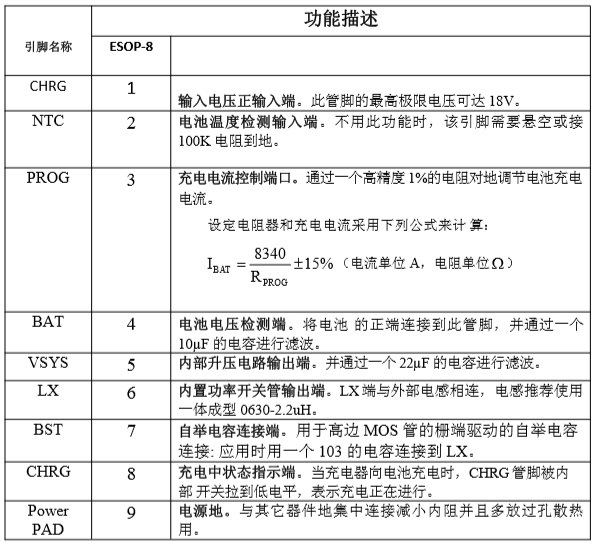

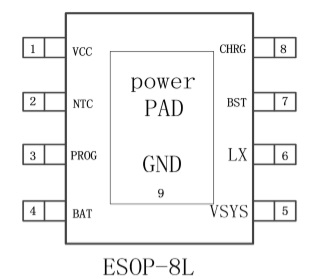

引腳功能

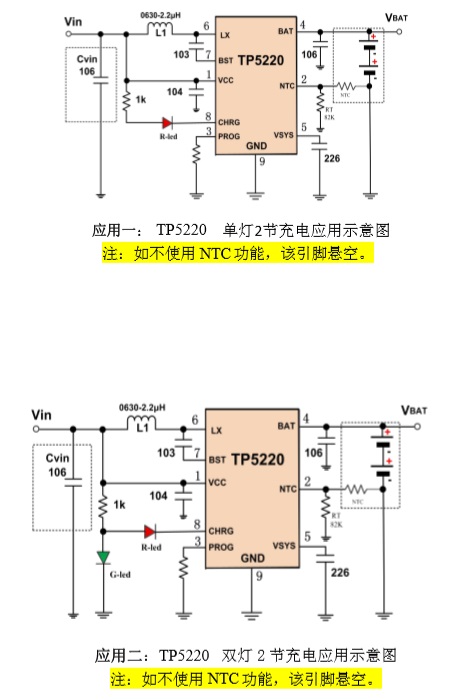

典型應用
