模擬開關基礎知識

　
圖1

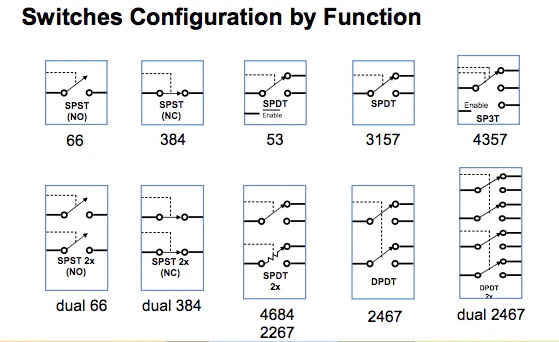

模擬開關通常采用以下配置之一：

單刀單擲
單刀多擲
多刀多擲或多路復用器。

極數表示公共端子（或活動觸點）的數量，而擲數表示公共側可以連接的備用端子的數量。每個封裝中的開關可以是單開關、雙開關或多個開關（通常是偶數）。這些開關可以單獨激活，也可以同時激活。恩智浦高性能模擬開關產品組合包含采用上述每種配置的設備。NX3 系列提供所有標準配置 SPST、SPDT……單、雙、四。

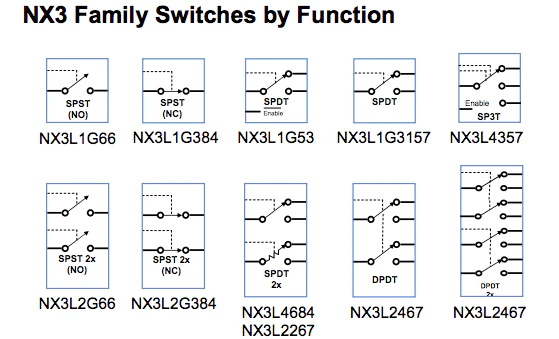

下圖添加了與每個功能對應的高性能模擬開關部件號。

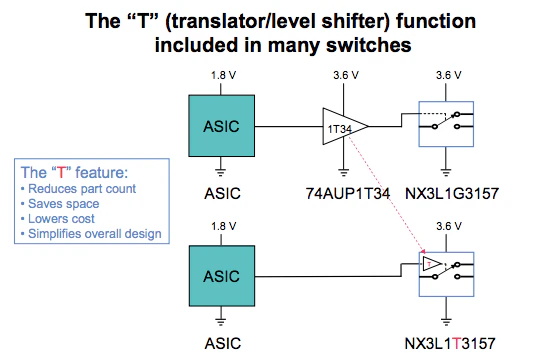

在某些應用中，模擬開關位于低壓 ASIC 和較高電源電壓組件之間的接口處。為了正確激活開關，通常在選擇引腳上使用電壓轉換器（或電平轉換器）以確保滿足激活閾值。恩智浦模擬開關提供集成了轉換器功能的完整器件系列，從而節省部件數量、PCB 空間并降低總體系統成本。

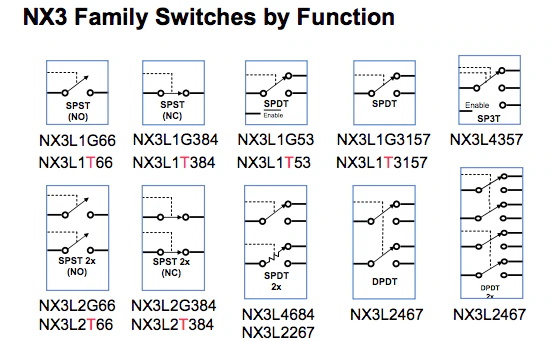

部件號中的“T”區分具有集成轉換器功能的模擬開關。本幻燈片中突出顯示了低歐姆 NX3 系列開關的一些部件號。“G”部分不包含翻譯功能。
