作者：Littelfuse客戶經理Rambo Liu
Automotive Electronics Council (AEC) 汽車電子協會，是由克萊斯勒、福特和通用汽車于1994年共同建立的，是以車載電子部件的可靠性以及認定標準的規格化為目的的團體。AECQ即國際汽車電子協會車規驗證標準，其中包括AEC-Q100(集成電路IC)、AEC-Q101(分立半導體)、AEC-Q102(分立光電半導體)、AEC-Q103(傳感器)、AEC-Q104(多芯片模塊)、AEC-Q200(被動器件)。
AEC-Q認證的重要性
AEC建立了質量控制的標準，由于符合AEC規范的零部件均可被上述三家車廠同時采用，也促進了零部件制造商交換其產品特性數據的意愿，并推動了汽車零件通用性的實施，為汽車零件市場的快速成長打下基礎。
AEC目前主要是針對車載應用，汽車零部件，汽車車載電子實施標準規范，建立質量管理控制標準，提高車載電子的穩定性和標準化。進入汽車領域，則必須取得汽車電子協會的AECQ可靠度標準，以及零失效的供應鏈質量管理標準IATF16949規范。
AEC-Q200標準介紹
AEC-Q200是針對汽車上應用的被動元器件的產品標準，AEC-Q200 D版本包含被動器件：電阻、電容、電感、變壓器、諧振器、晶體、PTC、NTC、壓敏電阻等。該標準兩個主要測試為環境應力和物理特性應力。
環境應力：高溫存儲、高溫工作壽命、溫度循環、濕度偏差等。
物理特性應力：端子強度、耐溶劑性、抗沖擊、抗振動、可焊接性、可燃性等。
AEC-Q200 E版本于2023年3月發布，把保險絲擴充進入其產品類目，Littelfuse為此版本完善以及框架定義做出了貢獻。

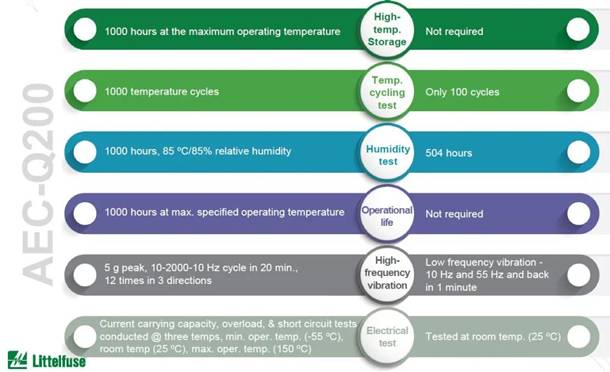

上圖為AEC-Q200與傳統測試項目的對比，可以看出其對于溫度循環、高溫高濕、機械振動、電氣測試等都有了更為嚴苛的條件。
汽車保險絲及其應用

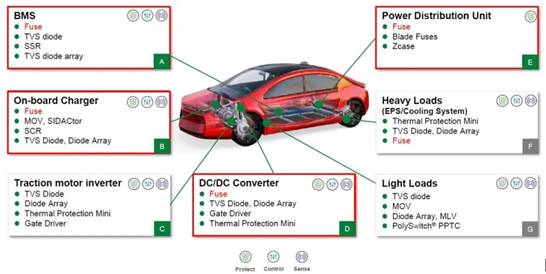

Littelfuse作為全球保護器件的領導品牌，汽車硬件回路的過壓過流保護產品自然也少不了，保險絲做為過流保護器之一，在電池管理系統、車載充電機、配電單元、直流變換器等應用最為廣泛，其中電池管理系統采用貼片保險絲，其余使用引線或鎖螺栓保險絲。另外控制板與信號端口等為了提高重復使用率可以采用PTC熱敏電阻作為過流保護，又叫自恢復保險絲。
針對于油車、混動車等會涉及較為嚴苛的5A與5B拋負載實驗，需要用到大功率TVS，對于混動或純電車，其電源端口以及信號端口會有浪涌或靜電情況出現，因此會用到TVS與ESD二極管陣列等產品。車載充電機需要與外界電網連接，因此輸入端口需要壓敏與氣體放電管作為雷擊與浪涌保護，Littelfuse MOV+Sidacotr產品是當前主推的方案，可以提高M(jìn)OV壽命的同時改善后級電路殘壓，有效降低因輸入浪涌引起的整機故障率。

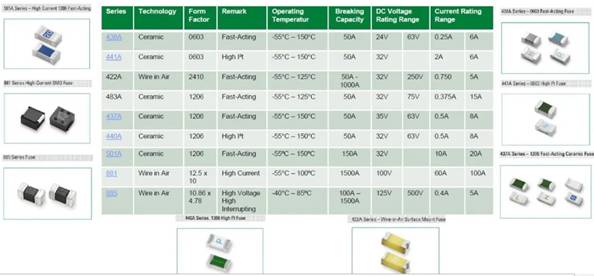

低壓保險絲解決方案

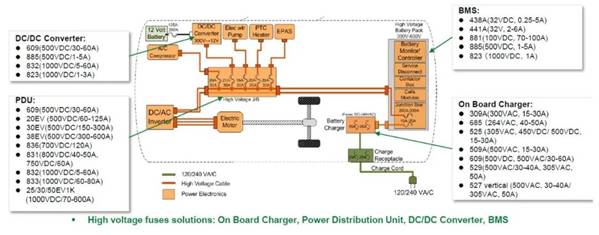

高壓保險絲解決方案

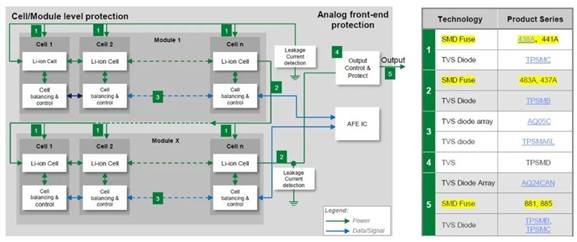

BMS應用

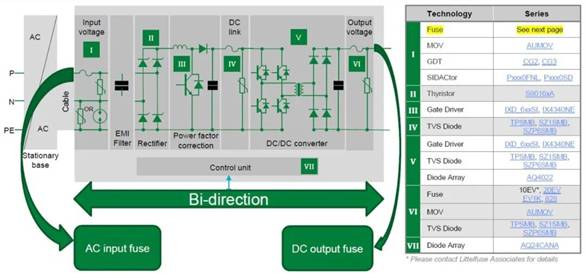

OBC應用

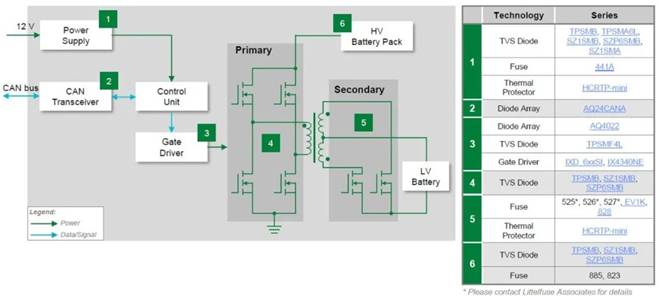

DC/DC變換器應用
|
