驅動芯片與MOS管搭建大電流H橋電機驅動電路介紹
用半橋/全橋驅動芯片和MOS管搭建合適的H橋電機驅動電路實現對大電流電機的驅動控制。該電機驅動板有兩個H橋電路，可以同時控制雙路電機。可通過相應的控制信號來控制電機的轉速和正反轉。

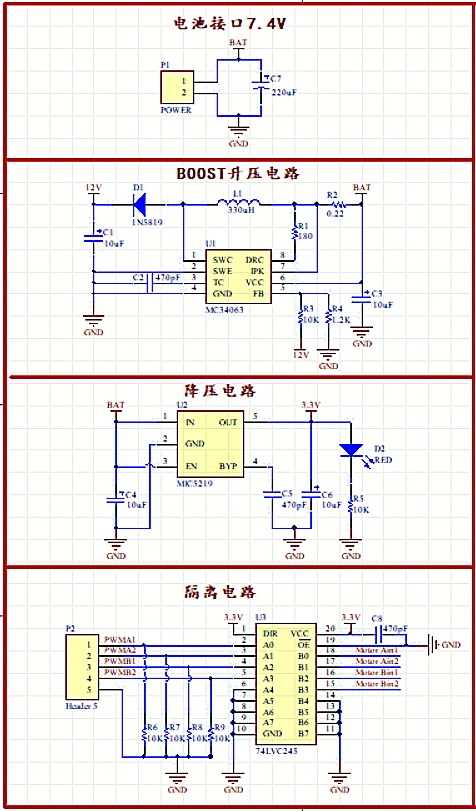

大電流H橋電機驅動電路原理圖

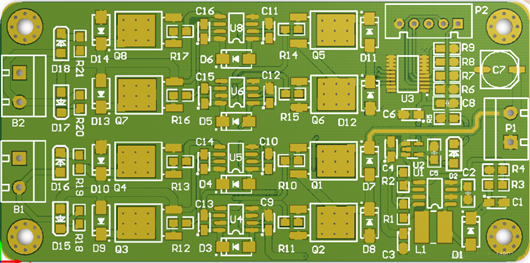

PCB 3D圖

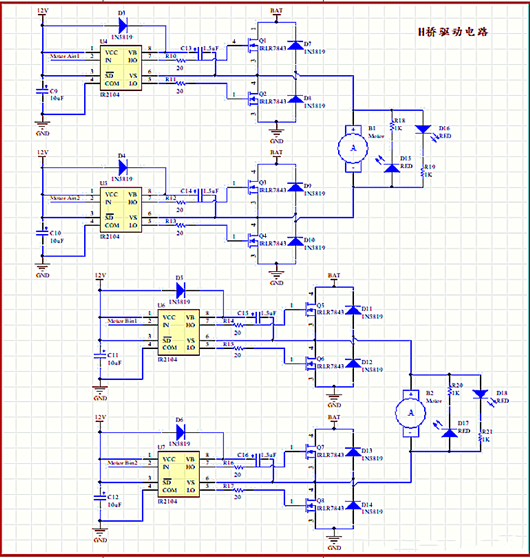

大電流H橋電機驅動電路詳解
搭建H橋驅動電路一般都包括兩個部分：半橋/全橋驅動芯片和MOS管。自行搭建的H橋驅動所能通過的電流幾乎由MOS管的導通漏極電流所決定。因此，選擇適當?shù)腗OS管，即可設計出驅動大電流電機的H橋驅動電路。
NMOS管
在選擇MOS管搭建H橋時，主要需注意以下一些參數：
1.漏極電流（Id）：該電流即限制了所能接入電機的最大電流（一般要選擇大于電機堵轉時的電流，否則可能在電機堵轉時燒毀MOS管）。
2.柵源閾值電壓/開啟電壓（Vth）：該電壓即MOS管打開所需的最小電壓，也將決定后續半橋驅動芯片的選擇和設計（即芯片柵極控制腳的輸出電壓）。
3.漏源導通電阻（Rds）：該電阻是MOS管導通時，漏極和源極之間的損耗內阻，將會決定電機轉動時，MOS管上的發熱量，因此一般越小越好。
4.最大漏源電壓（Vds）：該電壓是MOS管漏源之間所能承受的最大電壓，必須大于加在H橋上的電機驅動電壓。
半橋驅動芯片
在H橋驅動電路中，一共需要4個MOS管。而這四個MOS管的導通與截止則需要專門的芯片來進行控制，即要半橋/全橋驅動芯片。
所謂半橋驅動芯片，便是一塊驅動芯片只能用于控制H橋一側的2個MOS管（1個高端MOS和1個低端MOS）。因此采用半橋驅動芯片時，需要兩塊該芯片才能控制一個完整的H橋。
相應的，全橋驅動芯片便是可以直接控制4個MOS管的導通與截止，一塊該芯片便能完成一個完整H橋的控制。 |
