目標應用包括可編程邏輯控制器、工業 PC外設和數控機床
意法半導體新推出的八路高邊開關兼?zhèn)渲悄芄δ芎驮O(shè)計靈活性，每條通道導通電阻RDS(on)(典型值)僅為110mΩ，保護系統能效，體積緊湊，節省 PCB 空間。

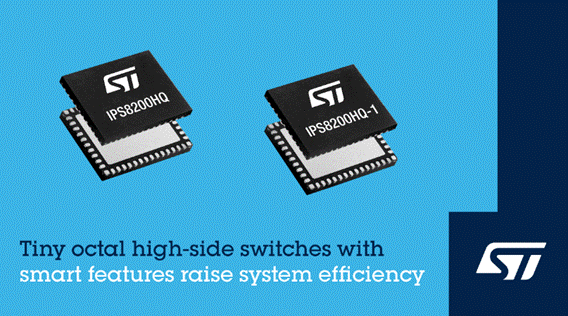

0.7A IPS8200HQ和 1.0A IPS8200HQ-1 可以控制容性負載、阻性負載或感性負載，一邊接地，工作電壓10.5V-36V，兼容3.3V/5V邏輯輸入，用于可編程邏輯控制器 (PLC)、分布式 I/O、工業 PC 外設和計算機數控 (CNC)機床。此外，每個開關可以通過串行接口(SPI)或并行接口連接主控制器，帶來更高的系統設計靈活性。
兩款開關都集成了設備保護功能，并通過專用診斷引腳指示電壓狀態，輔助智能系統管理運行。安全保護功能包括每條通道輸出過載(OVL)保護、結點過熱(OVT)保護、短路保護、欠壓鎖定 (UVLO)，以及接地?cái)嚅_自動關閉功能。診斷輸出可以指示電源電壓正常、外殼過熱、SPI 故障和結過熱現象。
此外，這兩款器件都集成了 LED 驅動器，以指示每個輸出通道的工作狀態。100mA嵌入式DC/DC 穩壓器為 LED 驅動器、SPI 邏輯和輸入電路供電，也可用于光耦合器或數字隔離器等外部組件的電源。
兩款開關符合 IEC 61000-4技術標準中關于ESD靜電放電、突發和浪涌抗擾度的規定，適用于必須符合IEC 61131-2 標準對工業控制的功能性和 EMC 要求的設備。
IPS8200HQ 和IPS8200HQ-1現已投產，采用 8mm x 6mm DFN48 封裝。
意法半導體還提供兩個工業級數字輸出擴展卡，幫助開發者評估高邊開關的功能。 |
