電流控制方式和波形：

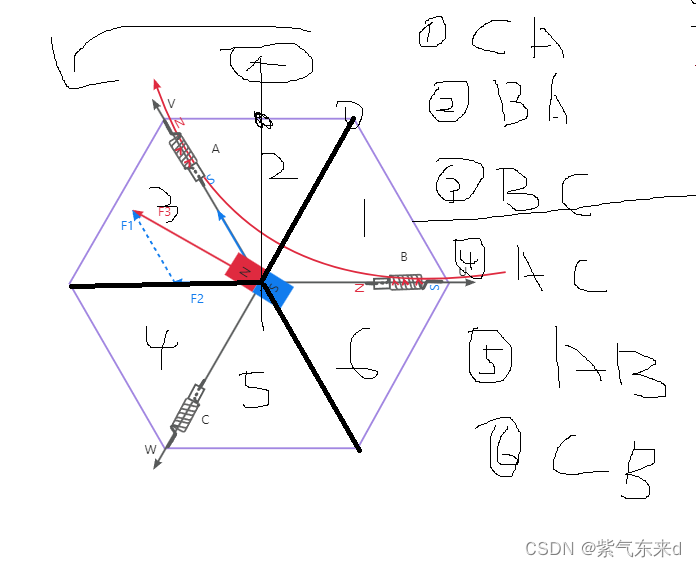

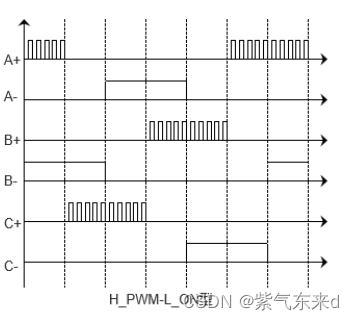

方波驅動：在每個換相周期內，定子繞組中的電流被切換為高或低兩個狀態，形成矩形波。通常采用六步換向法，即每60度電角度換相一次，從而產生轉矩。

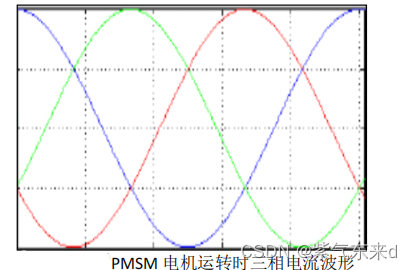

正弦波驅動：定子繞組中流過的電流是模擬正弦波形式，其幅值、頻率和相位均與轉子位置緊密相關。

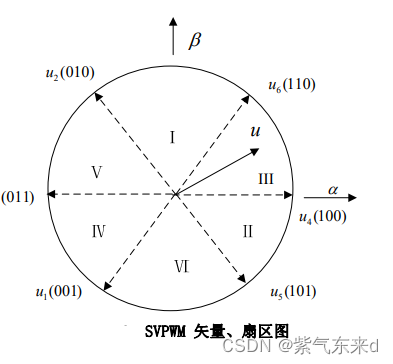

通過磁場定向控制（FOC）技術實現對電流的精確控制。
機械特性：
方波驅動：
轉矩輸出：由于電流切換的非連續性，扭矩變化呈階躍狀，轉矩脈動較大，尤其是在低速時更為明顯，可能導致振動和噪聲較高。效率與損耗：高速運行時可能會因?yàn)殡娏鲾夭ㄒ鸬碾姶鸥蓴_及鐵芯損耗增加而導致效率降低。 正弦波驅動：
轉矩輸出：電流波形與磁鏈軌跡同步，產生的轉矩更接近于理想的連續和均勻，因此轉矩脈動小，平穩性和精度更高，振動和噪音更低。效率與損耗：通過優化的電流控制，整體工作效率更高，特別是在寬速度范圍內能夠保持較高的效率，并且減少了不必要的鐵損和銅損。 控制系統復雜度：
方波驅動：控制策略相對簡單，一般使用霍爾傳感器檢測轉子位置，控制器設計成本較低。正弦波驅動：需要復雜的FOC算法，實時計算定子電流指令以跟蹤期望的磁鏈和轉矩，同時要求高級的位置傳感器（如編碼器或旋轉變壓器）提供準確的位置信息，導致控制系統硬件和軟件復雜度提高，成本也隨之上升。 應用場合：
方波驅動：適用于低成本、對轉矩脈動和噪音要求不高的工業設備，如家用電器、小型電動工具等。正弦波驅動：廣泛應用于高端精密領域，包括伺服系統、機器人關節、電動汽車驅動電機、航空航天以及各種高動態性能需求的場合，尤其適合對速度控制精度、轉矩響應速度和效率有嚴格要求的應用。 性能比較：
啟動性能：兩者都能提供良好的啟動扭矩，但正弦波驅動在啟動階段可更精細地控制扭矩曲線，有助于減少?zèng)_擊負載。動態響應：正弦波驅動因其電流平滑控制，在快速加減速過程中表現更優，能有效提升系統的動態性能和穩定性。
總結來說，方波驅動無刷電機和正弦波驅動無刷電機的主要差異在于驅動控制技術和由此帶來的電機運行性能上的不同。用戶應根據實際應用的需求選擇最適合的驅動方案，權衡成本、性能、效率和可靠性等因素。
|
