| ACM3107 具有動態控制升壓CLASS H功能的21W立體聲D類功放IC產品介紹 |
|
|
| 文章來源：永阜康科技 更新時間：2024/4/24 10:24:00 |
在線咨詢： |
| |
概述
ACM3107支持立體聲/單聲道輸出，在立體聲模式下可為4Ω負載提供2X21W的輸出功率，在單聲道模式下可為2Ω負載提供1X42W的輸出功率，是一款高效率的D類音頻功放，工作時效率可高達90%。
為了最大限度地降低功耗，采用了一種新型專利調制方案- 動態PWM調制技術，用來最大限度地降低在整個輸出功率范圍內的電感損耗。
ACM3107工作電壓范圍4.5V-16V，輸出配置可選用立體聲BTL，也可選用單聲道PBTL。
為降低EMI噪聲，ACM3107提供了固定頻率340kHz的展頻功能，在一定條件下可以免輸出濾波電感。
ACM3107還提供全差分輸入，pop音抑制，提供兩種增益(26dB and 36dB)選擇功能。提供可調節的輸出功率限制功能 和輸出直流檢測保護功能用于保護喇叭。 另有短路保護、 過熱保護和過壓/欠壓保護可防止器件在故障情況下受損。 ACM3107集成ClassH，能動態控制外部升壓，使得升壓芯片和功放效率都得到提高，播放時長得到有效延長。
ACM3107采用TSSOP-28及ESOP-16封裝。
特征
單電源供電
- PVDD: 4.5V 到 16V
- 內置 5V 輸出的 LDO
多種輸出配置
- 2×14.5W, 1% THD+N, 12V, 4Ω, BTL
- 1×29W, 1% THD+N, 12V, 2Ω, PBTL
- 2×21W, 1% THD+N, 14.5V, 4Ω, BTL
- 1×42W, 1% THD+N, 14.5V, 2Ω, PBTL
優異的音頻性能
- THD+N ≤ 0.02% 測試條件: 1W, 1kHz, PVDD = 12V
- 高階調制使得在全頻段內有著更低的 THD+N 指標
- A-weighted 加權底噪≤ 63 𝑢𝑉
高效率 Class-D 性能
- >90% 效率使得大部分情況下不用散熱片
- 超低靜態電流: <28mA, PVDD=12V, 輸出 LC =10uH+0.68uF
- 專利技術全輸出電平降低電感紋波電流
- Class-H 控制提高了輸出功率的效率
降低 EMI 技術
- 展頻功能
- 180˚ PWM 相移
增益管理
- 提供 26dB, 36dB 兩個增益檔位
- Mute 靜音功能
- 可調節的輸出功率限制功能
模擬端性能保護
- 短路保護，自恢復功能可選
- 欠壓保護
- 過壓保護
- 輸出直流檢測保護
- 過熱保護及自恢復
應用
藍牙音箱、WIFI 音箱；聲霸、音頻設備、監視器；家庭音響設備、液晶電視、筆記本等
管腳描述

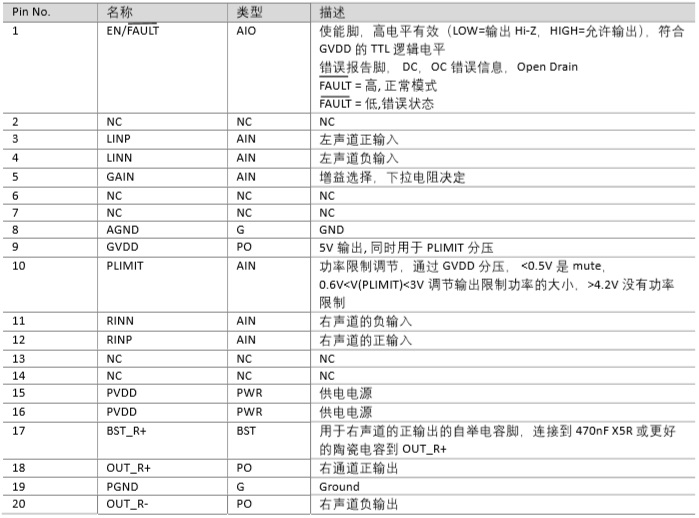

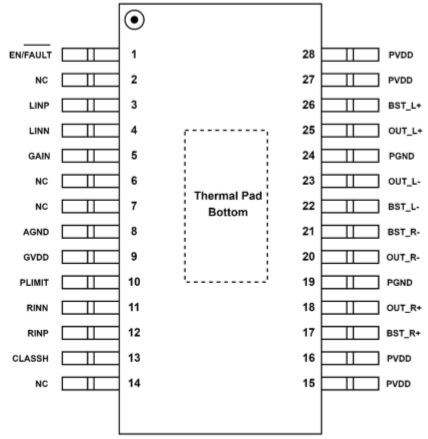

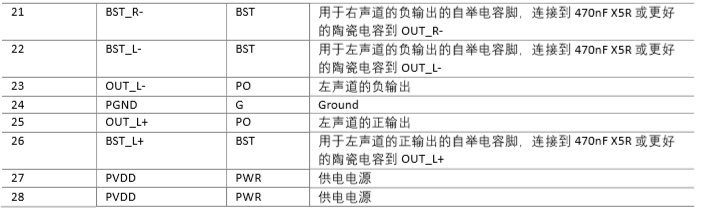

ACM3107 TSSOP-28

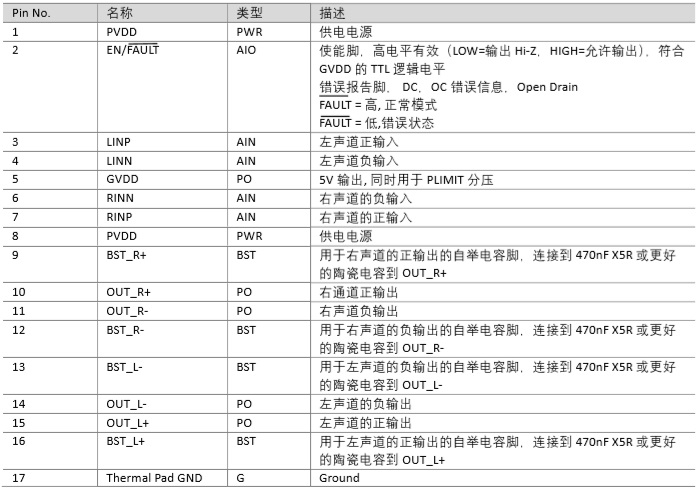

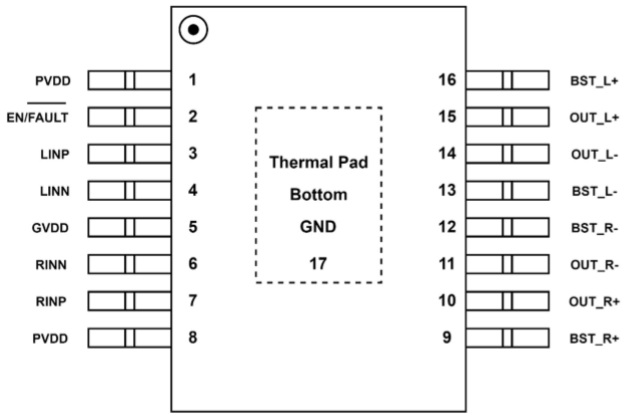

ACM3107 ESOP-16
應用原理圖

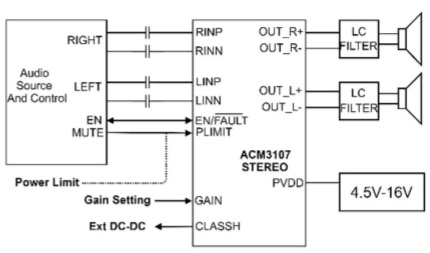

立體聲應用

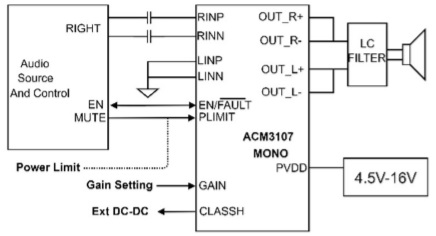

單聲道應用
詳細的產品資料及銷售聯絡信息請參看：http://m.szdfyl.cn/products_6088.htm
|
| |
|
|
|
|
|
| |
| |
| |
 |
