| 電源紋波測試，這是我見過最正確的手法 |
|
|
| 文章來源：永阜康科技 更新時間：2024/5/30 10:37:00 |
在線咨詢： |
| |
|

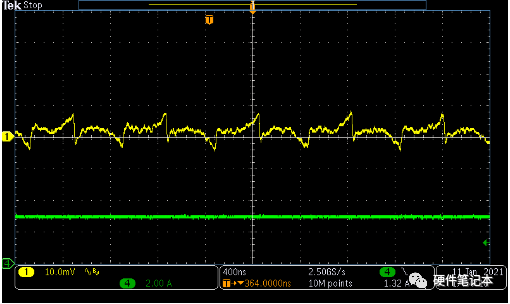

一個新手工程師可能會用如下錯誤方式測試輸出紋波，并得到以下結果。
這種測試方式的錯誤之處在于，直接使用了示波器探頭的長接地引線。這使得信號端和引線形成了較大的環路，從而會引入額外的電感，并在開關轉換過程中產生嚴重的振鈴。如圖中的大幅度瞬變并不是開關穩壓器的實際輸出紋波，只是一種測量假象。

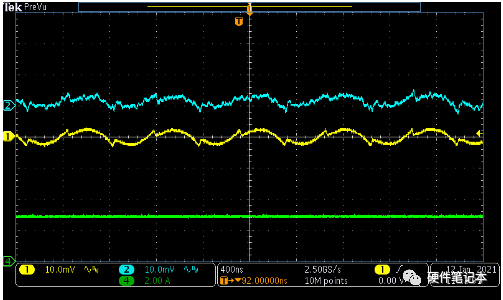

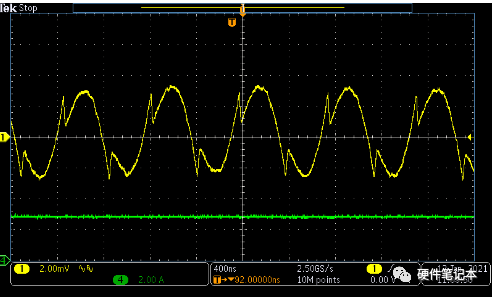

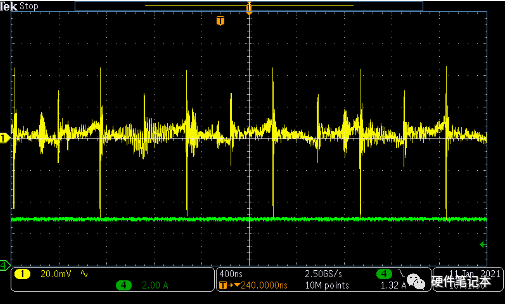

相較圖2，圖3是在相同測試方法下開啟了示波器的帶寬限制測得的結果，這樣也只能抑制帶寬之外的瞬變，測得的依然并非是實際的紋波狀態。
改善測試紋波

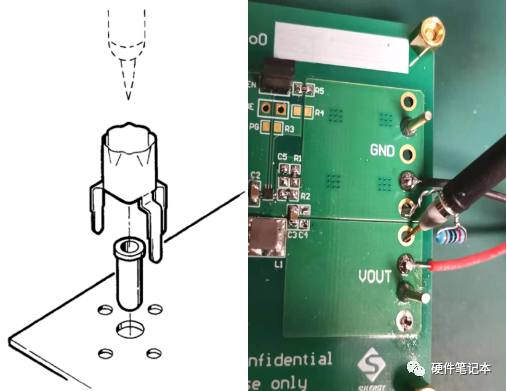

為了減小雜散電感，常見的方法是拆除標準示波器探頭的長接地引線，將其管體連接至接地基準點，使整個探測環路最小化。我們可以通過使用ECB 到探頭尖端適配器(圖4)或者線圈來實現。一個常見的直插電阻就能方便地被DIY成一個線圈(圖5)。

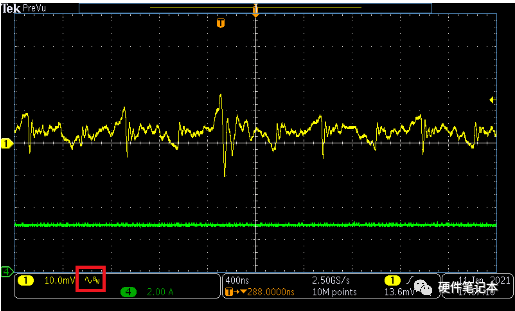

下圖是使用上述方式測得的輸出紋波波形。相較于圖3的波形，高頻的瞬變已得到了明顯的改善。

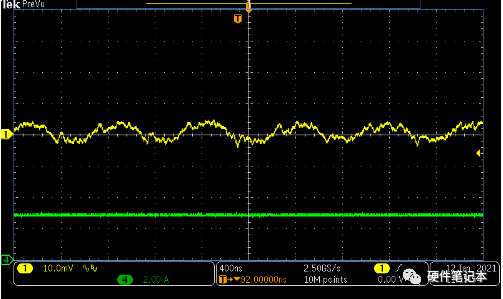

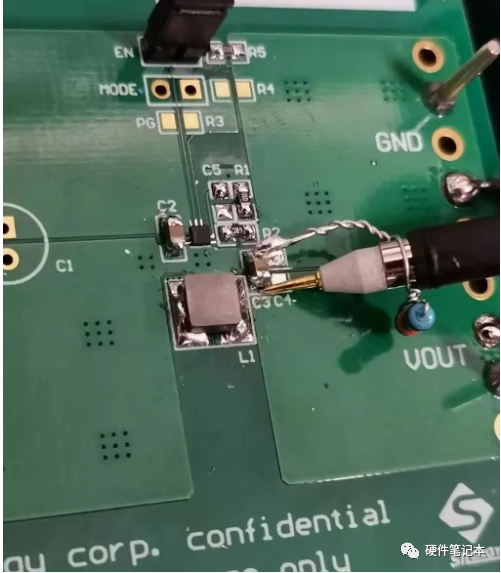

但這仍然不是真正的開關穩壓器的輸出紋波。這是因為示波器的探測尖端測量的是EVB板的輸出，其到開關穩壓器的輸出之間的走線存在著寄生電感。為了測量開關穩壓器真正的輸出紋波，我們建議改為直接在輸出電容上進行探測，如圖7所示。
圖7 正確示范操作
正確操作示范
對于只需要關心輸出紋波峰峰值大小的應用，圖8的結果已經足夠了。但是若想要了解更多紋波的細節，那么圖8的波形則尚嫌不足。這是因為我們使用的是常見的X10倍示波器探頭，真實的信號會先經過1/10分壓進入示波器進行采樣。在輸入紋波很小，并且經過1/10分壓后，其與示波器的本底噪聲相近，所以圖8的波形上實際疊加了很多示波器的本底噪聲。

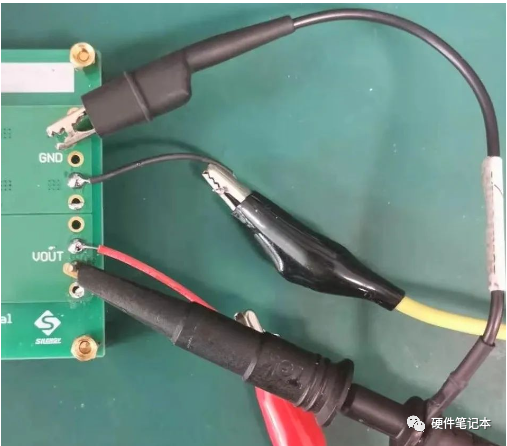

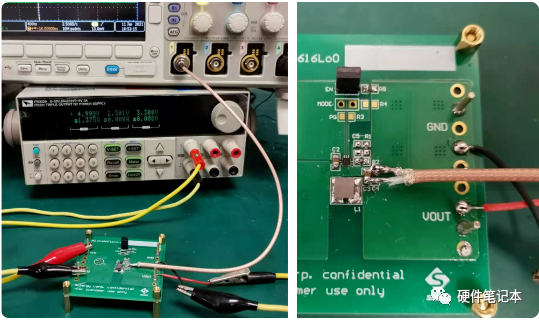

因此，我們建議使用1倍無源探頭或使用同軸電纜，如圖9 所示。
采用同軸電纜測得的開關穩壓器的輸出紋波波形如圖11所示，我們除了能更準確地測得輸出紋波的峰峰值之外，還能看到更多細節，諸如因為輸出電容ESL導致的紋波瞬變。這些細節能可以更好地協助工程師進行下一步的設計。
圖10 CH1同軸電纜與CH2 10X探頭的測試對比
圖11 使用同軸電纜測得開關穩壓器的輸出紋波讓我們來簡單做一個小結，開關穩壓器輸出紋波的測量方法過程可以概括如下：2. 使用ECB到探頭尖端適配器或者線圈的方式進行最小環路接地；3. 直接測量穩壓器輸出電容兩端的信號；4. 推薦使用1倍探頭或同軸電纜進行測量。 |
| |
|
|
|
|
|
| |
| |
| |
 |
