集成電路的引腳分布規律根據不同的封裝方式而確定，引腳的序號和集成電路圖中的編號是一一對應的，識別集成電路的引腳號對分析集成電路的內部框圖和工作原理，以及排除集成電路的故障都具有重要的意義。
1.單列集成電路引腳的分布規律及識別

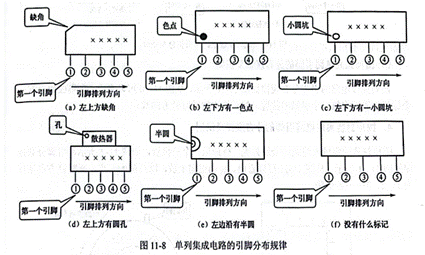

單列集成電路的引腳分布規律如圖11—8所示。在識別單列集成電路引腳的分布規律時，將印有塑號的一面朝上，正對著自己，并將引腳朝下，如圖11—8（a）所示在集成塊左上方缺角，圖11—8（b），（c）所示在集成塊左下方有一個標記。當集成塊什么標記都沒有時，將集成塊正面放置（型號正面對著自己），從左端起向右依次為1、2··.·各引腳，如圖11—8（f）所示。
2.雙列集成電路引腳的分布規律及識別

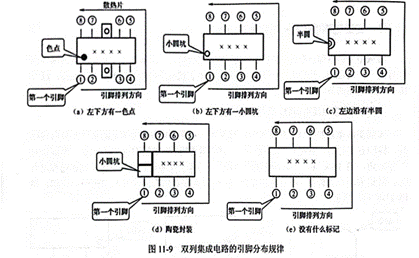

雙列集成電路的引腳分布規律如圖11—9所示。雙列集成電路的引腳以兩列均勻分布。
圖11—9（a），（b），（c），（d）所示為在集成電路的左側有一個標記，此時左下角為個引腳1，按逆時針方向數，依次為1、2、3··各引腳；圖11—9（e）所示是沒有什么標記的，這時將集成塊正著放好，型號正面對著自己，左下角為個引腳1，按照逆時針方向數，依次為1、2、3···各引腳。
3.四列集成電路引腳的分布規律及識別

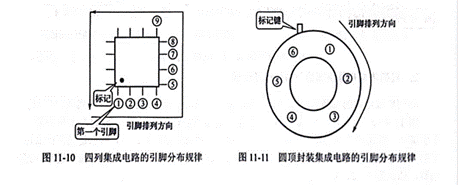

四列集成電路的引腳分布規律如圖11—10所示，從圖11—10可以看出，在集成塊上有一 個標記，表示出個引腳的位置，然后依次按逆時針方向數。
4.圓頂封裝集成電路引腳的分布規律及識別
圓頂封裝的集成電路采用金屬外殼，外形像一個三極管，如圖11—2所示，引腳分布規 律如圖11—11所示。從圖11—11可以看出，將凸鍵向上放，以凸鍵為起點，順時針方向依次 為1、2、3··各引腳。
|
