概述
HT3386是一款高效D類音頻功率放大器。 在24V供電的立體聲（BTL）、THD+N=10%條 件下，能夠持續提供2*40W/6Ω功率輸出；在單 聲道（PBTL）、模式、THD+N=10%條件下，能 夠持續提供100W/3Ω功率輸出。 HT3386具有先進的擴頻功能來抑制EMI。
此外，HT3386內置關斷功能使待機電流最 小化，同時內置了MUTE功能，還集成了過壓保 護、直流保護、短路保護、熱保護和電源欠壓 異常保護等功能，可全面防止出現故障。
特點
・輸出功率（BTL）
2×40W (VDD=18V, RL=4Ω, THD+N=10%)
2×50W (VDD=24V, RL=6Ω, THD+N=10%)
2×40W (VDD=24V, RL=8Ω, THD+N=10%)
・輸出功率（PBTL模式）
80W (VDD=24V, RL=4Ω, THD+N=10%)
100W (VDD=24V, RL=3Ω, THD+N=10%)
・單電源系統，4.5V-26V寬電壓輸入范圍
・超過90%效率，無需散熱器
・擴頻功能
・MUTE功能
・模擬差分/單端輸入，輸出模式立體聲/單聲道可選
・可選增益：32dB/26dB
・保護功能：過壓/過流/過熱/欠壓異常，直流檢測 和短路保護
・無鉛無鹵封裝，ETSSOP32
應用
條形音箱、無線智能音箱、便攜式音箱、消費類音頻應用、拉桿音箱、LCD電視/監視器等

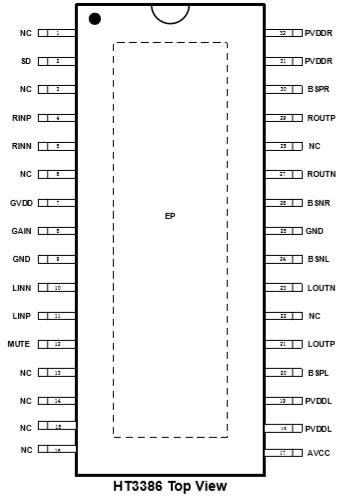

引腳信息

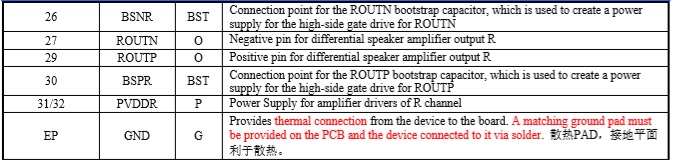

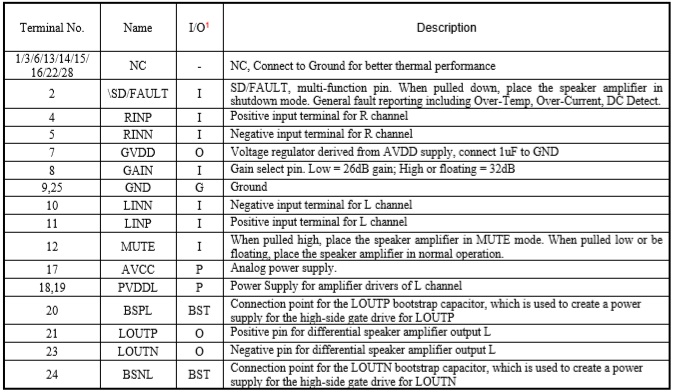

引腳定義

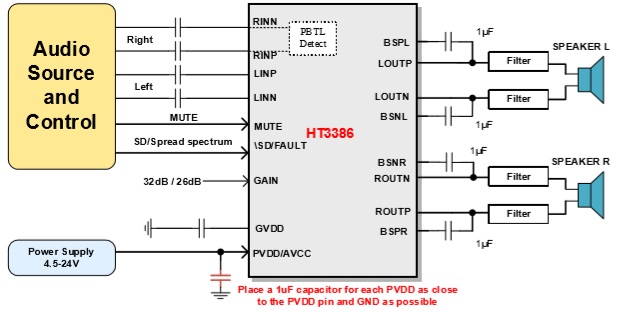

應用原理圖
