固定電阻器是指生產出來后阻值就固定不變的電阻器。固定電阻器的實物外形和電路符號如圖1—1所示。

降壓限流、分流和分壓功能說明

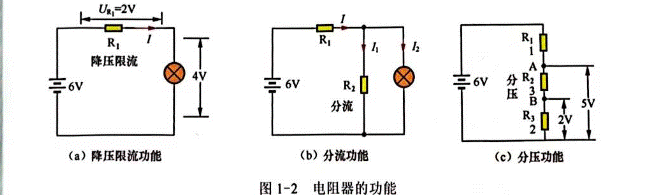

電阻器的功能主要有降壓限流、分流和分壓。電阻器的降壓限流、分流和分壓功能說明如圖1—2所示。

在圖1—2（a）電路中，電阻器R1與燈泡串聯，如果用導線直接代替R1，加到燈泡丙端的電壓有6V，流過燈泡的電流很大，燈泡將會很亮，串聯電阻R1后，由于R1上有2V電壓，燈泡兩端的電壓就被降低到4V，同時由于R1對電流有阻礙作用，流過燈包的電流也就減小。電阻器R1在這里就起著降壓限流作用。

在圖1—2（b）電路中，電阻器R2與燈泡并聯在，流經過R1的電流/除了一部分過燈泡外，還有一部分經R2流回到電源，這樣流過燈泡的電流減小，燈泡變暗。電l器R2的這種功能稱為分流。

在圖1—2（c）電路中，電阻器R1、R2和R3串聯在一起，從電源正極出發，每經過一個電阻器，電壓會降低，電壓降低多少取決于電阻器阻值的大小，阻值越大，電壓降低越多，圖1—2（c）中的R1、R2和R3將6V電壓分成5V和2V的電壓。
