霍爾傳感器的檢測
引腳的識別

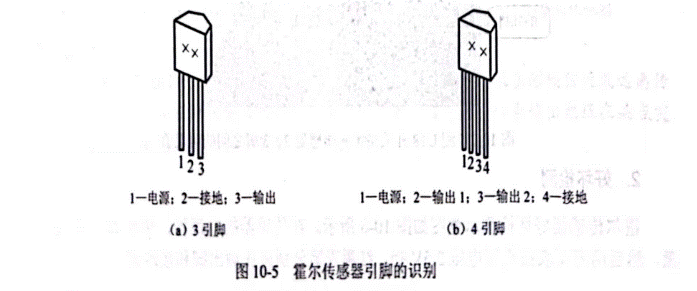

霍爾傳感器對外引出3個或4個引腳，對于3個引腳的爾傳感器，分別為電源端、接地端和信號輸出端;對于4個引腳的霍爾傳感器，分別為電源端、接地端和兩個信號輸出端。3個引腳的霍爾傳感器更為常用。霍爾傳感器的引腳可以根據外形來識別，具體如圖10-5所示。霍爾傳感器帶文字標記的面通常為磁敏面，正對N或S磁極時靈敏度。

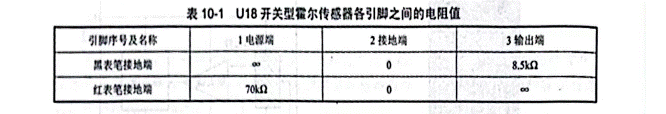

用MF-47型指針式萬用表Rx1k擋測U18開關型爾傳感器各引腳之間的電阻值見表 10-1。

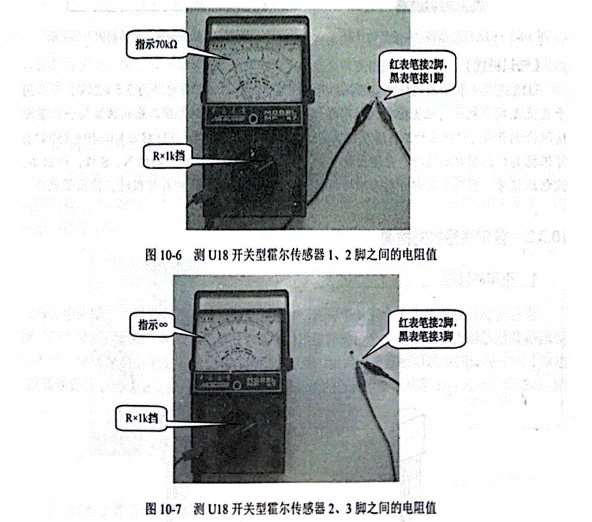

用 MF-47 型指針式萬用表測 U18開關型霍爾傳感器1、2腳，2、3 腳之間的電阻值如圖 10-6、圖 10-7所示。
2.好壞檢測

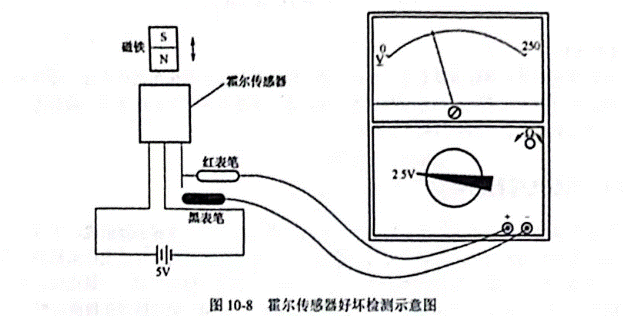

霍爾傳感器好壞檢測示意圖如圖 10-8所示。在傳感器的電源腳、接地腳之間接 5V電源，然后用萬用表撥直流電壓2.5V擋，紅黑表筆分別接在輸出腳和接地，再用一塊鐵 靠近霍爾傳感器磁敏面，如果霍爾傳感器正常，應有電壓輸出，萬手表指針會擺動，表針擺動幅度越大說明傳感器靈敏度越高。如果表針不動，則爾傳感器損壞。

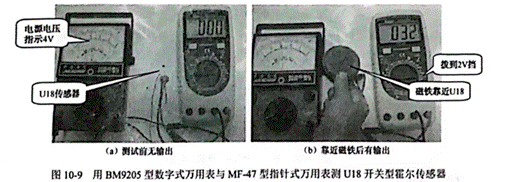

用BM9205型數字式萬用表與MF-47型指針式萬用表測U18開關型爾傳感器如圖 10-9 所示。
【知識點撥】
用圖 10-8、圖 10-9 所示方法還可以判斷霍爾傳感器的類型。如果在磁鐵靠近或遠離傳感器的過程中，輸出電壓慢慢連續(xù)變化，則為線性型霍爾傳感器;如果輸出電壓在某點突然發(fā)生高、低電平的轉換，則為開關型霍爾傳感器。 |
