概要
IU5306E是一款5V輸入，支持單節鋰電池或鋰離子聚合物電池的降壓充電管理IC。IU5306E集成功率MOS，采用同步開關架構， 使其在應用時僅需極少的外圍器件，可有效減少整體方案尺寸， 降低BOM成本。IU5306E轉換器具有2A的充電電流能力， 充電電流可以通過外部電阻靈活可調。
IU5306E內置四個環路來控制充電過程，分別為恒流（CC）環路、恒壓（CV）環路、芯片溫度調節環路、可智能調節充電電流，防止拉垮適配器輸出， 并匹配所有適配器的輸入自適應環路。IU5306E輸入自適應點內部固定為4.5V。
IU5306E通過調節電池外部反饋電阻分壓比例，得到不同的恒壓充電電壓值，從而適配不同規格的單節鋰電池。如果FB直接接地，則默認為4.2V的電池規格。IU5306E具有完善的保護功能，包括輸入欠壓/過壓保護、電池過壓和短路保護、電池溫度保護NTC功能、芯片溫度保護。此外芯片通過外接LED指示燈對充電過程實現全程監控。
描述
同步降壓充電
充電電流外部可調
輸入自適應電流限制功能
NTC功能
恒壓充電電壓獨立可調，適配不同規格的單節鋰電池
輸入內置36V耐壓的功率MOS
充電狀態指示
內置頻率抖動功能，明顯優化EMI特性
芯片過溫保護，芯片溫度自適應調節
輸入欠壓和過壓保護
電池短路和過壓保護
e-MSOP10封裝
應用
磷酸鐵鋰電池包、其他類型單節鋰電池包、4.2V/4.3V/4.35V/4.4V鋰電池電池包等

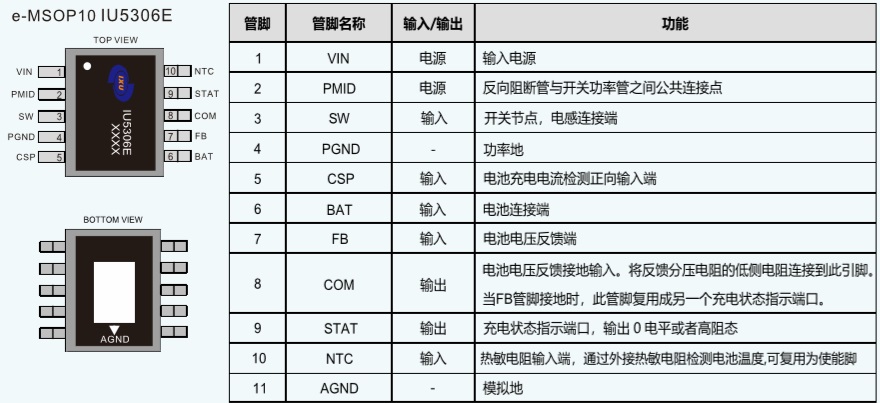

引腳排列以及定義

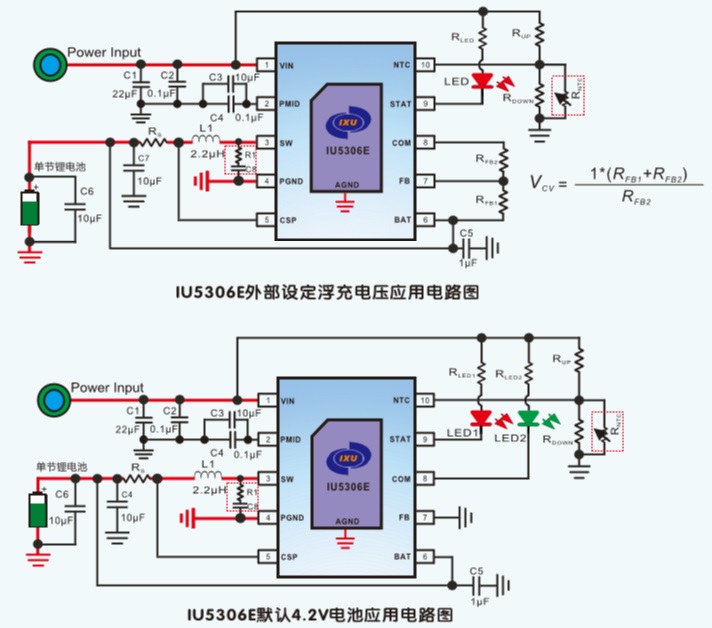

典型應用圖
