| HL5098適用于移動終端設備的高性能USB 2.0 D+/D－保護器 |
|
|
| 文章來源：永阜康科技 更新時間：2024/10/12 9:58:00 |
在線咨詢： |
| |

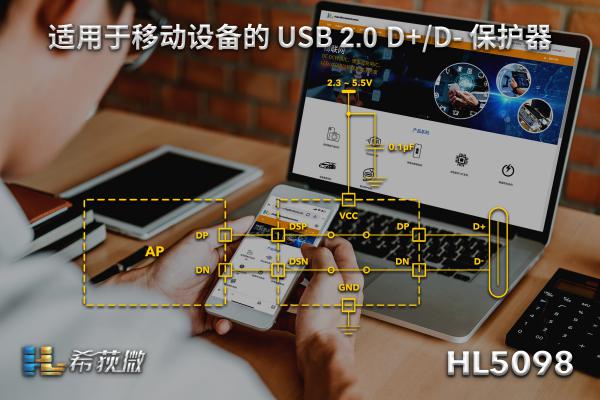

| 希荻微電子集團股份有限公司(股票代碼:688173，以下簡稱“希荻微)是國內領先的模擬及電源管理的集成電路設計商，專注于推動高效節能及智能系統的應用。希荻微推出的創新產品HL5098是一款USB 2.0 D+/D-保護器，旨在增強智能手機、平板電腦、筆記本電腦以及移動物聯網應用的安全性和可靠性，為USB數據通道提供強大的過壓保護功能，并采用緊湊的6引腳 DFN封裝。
HL5098能夠為USB 2.0 D+/D-信號提供強大的過壓保護功能，具有兩個高帶寬開關，可確保對電壓浪涌做出快速響應，并能夠在大約100納秒內阻止來自USB連接器的危險電壓。
HL5098具有多種先進功能，旨在實現最佳保護和高效運行，由VCC供電，一旦VCC超過閾值 VVCC_UVLO_R，內部開關就會在定義為TIME ON DELAY的延遲時間后閉合。如果DP或DN上的電壓超過內部固定閾值5V VOVP_TH，內部開關則會迅速關斷。當DP或DN上電壓低于 VOVP_TH減去VOVP_HYS并維持TOVP_REC時間，內部開關則會恢復導通。
此外，HL5098在DSP和DSN端子上集成了鉗位電路，即使連接器側端子遭受高達20V的短路，系統側的峰值電壓也可以保持在9V以下。
HL5098配備了多項先進的技術規格，旨在實現高性能和高可靠性。HL5098工作電源范圍為2.3V至5.5V，在 VCC=3.3V時靜態電流僅為28μA，其在連接器側端子（DN/DP）上能承受高達24V DC 的電壓而不損壞，并將過壓保護閾值設置為5V，其-3dB帶寬為1.5GHz，并具有5.5歐姆導通電阻的集成開關。
希荻微管理層表示：“HL5098是一款高性能的負載開關，可為USB Type-C連接器上的D+/D-通道提供強大的保護功能，且不會犧牲數據帶寬。” |
| |
|
|
|
|
|
| |
| |
| |
 |
