| 概要
IU5052E是一款采用CMOS工藝升壓型開關穩壓器,其主要包括一個參考電壓源，一個振蕩電路，一個誤差放大器，一個相位補償電路。CS5036E內置MOS的設計，只需極簡的外圍電路，可以最大限度的保證電源模塊的可靠性以及避免電源模塊設計的復雜化。
IU5052E最高可提供15V恒定的電壓輸出;最大可保證14A的電感電流下負載穩定工作.低至3V的啟動電壓,3~14V的寬工作電壓范圍,可最大限度的適用于各種終端設備。
IU5052E專門提供一個PWM輸入管腳，可以平滑連續地調節輸出電壓的幅度，同時可以復用為使能管腳。
IU5052E提供了ESOP-8的封裝類型,其額定的工作溫度范圍為-40℃至85℃。
特征
輸入電壓范圍:3~14V
可調電壓輸出最高至 15V
軟啟動功能
最高93%的效率
振蕩頻率: 340KHz
精準的反饋參考電壓： 1V (±2%)
內置15mΩ, 15A, 20V的MOSFET
關斷電流: <35μA
過溫保護
過壓保護
應用
風扇、音箱產品、電動工具、手持設備等。

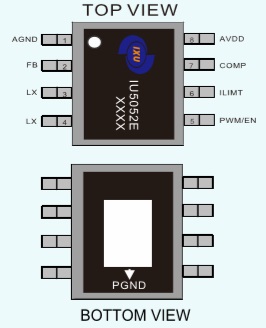

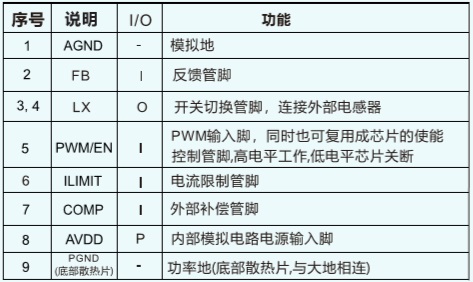

管腳排列及定義

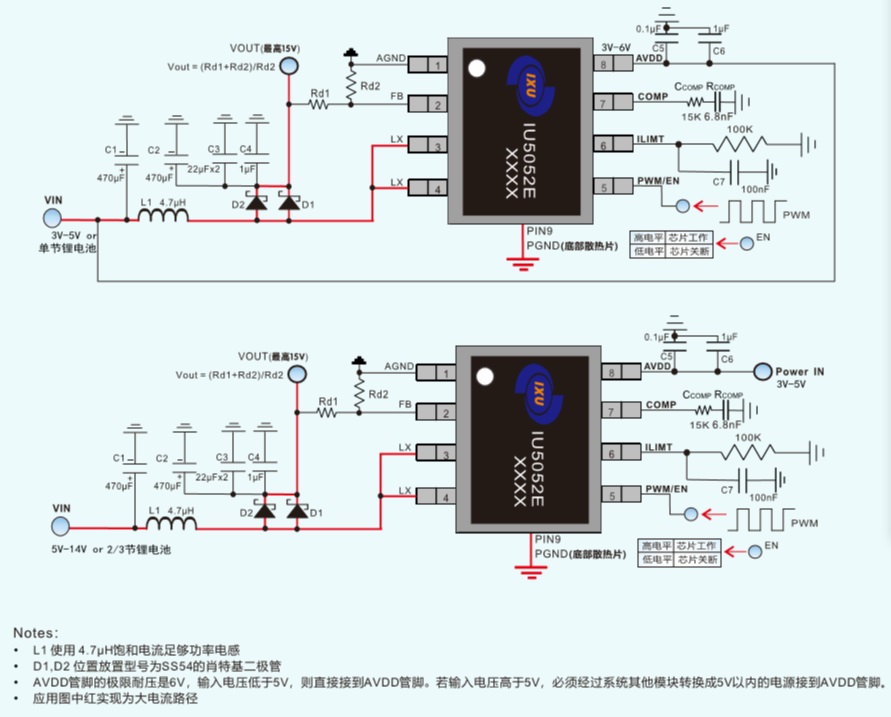

典型應用圖
