SGM38120 7路LDO電源管理芯片

文章來源：永阜康科技更新時間：2025/3/21 11:55:00

在線咨詢：

李湘寧 2850985550

鄢先輝 2850985542

張代明 3003290139

13713728695

圣邦微電子推出 SGM38120，一款面向多攝像頭和多傳感器應用場景的電源管理芯片。該器件可應用于智能手機、智能手表、AR 眼鏡、健康監測及智能監控等設備。

SGM38120 是一款高性能的 7 通道低壓差線性穩壓器（LDO）電源管理集成電路（PMIC），集成了兩種類型的 LDO 通道：兩個低壓差 N 溝道 MOSFET LDO 通道和五個高電源噪聲抑制比（PSRR）及低噪聲 P 溝道 MOSFET LDO 通道。這種設計使其能夠滿足多種電源管理需求，同時兼顧高效性和穩定性。

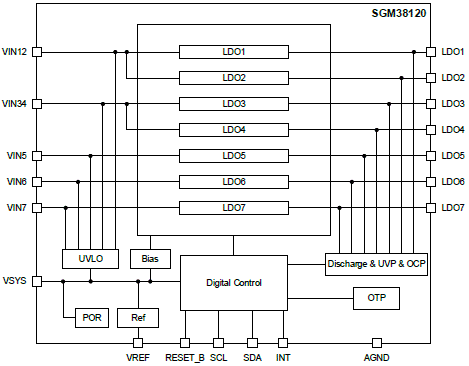

圖 1 SGM38120 功能框圖

器件特性：

LDO1 和 LDO2：

支持 1.4A 的輸出電流；
輸入電壓范圍 0.7V 至 2.0V；
可編程輸出電壓范圍 0.528V 至 1.504V，步進 8mV；
輸出電壓精度 1.3%。

LDO3、LDO4 和 LDO6：

輸出電流能力 500mA；
輸入電壓范圍 1.8V 至 5.5V；
可編程輸出電壓范圍 1.504V 至 3.544V，步進 8mV；
電源噪聲抑制比（PSRR）表現出色，在 1kHz 頻率下達到 105dB，在 1MHz 頻率下仍能保持 70dB；
LDO3 和 LDO4 噪聲水平為 15μV_RMS（典型值）；
LDO6 噪聲水平為 17μV_RMS（典型值）。

LDO5 和 LDO7：

支持 750mA 的輸出電流；
輸入電壓范圍 1.8V 至 5.5V；
可編程輸出電壓包括 1.2V 以及 1.504V 至 3.544V，步進 8mV；
電源噪聲抑制比（PSRR）在 1kHz 時為 105dB，在 1MHz 時為 70dB，噪聲水平為 17μV_RMS（典型值）。

為確保系統的安全性和可靠性，SGM38120 還配備了多種保護功能，包括過溫保護（OTP）、輸出過流保護（OCP）、欠壓保護（UVP）和欠壓鎖定保護（UVLO）。此外，芯片還支持故障中斷功能，能夠及時響應異常情況，進一步提升系統的穩定性。

在通信和控制方面，SGM38120 配備了 I²C 通信外設，其默認從機地址為 0x35，可通過 I²C 進行靈活配置，方便用戶實現系統集成和管理。芯片還設有高優先級的 RESET_B 引腳，用于硬件復位，以及 INT 引腳，用于中斷指示和 I²C 通信外設的交互，進一步增強了其在復雜系統中的適用性和靈活性。

SGM38120 的工作溫度范圍為 -40℃ 至 +85℃，能夠適應廣泛的工業安防和消費級應用場景。它采用符合環保理念的 WLCSP-1.83×1.51-20B 綠色封裝，體積小巧，適合用于對空間要求較高的設備中。憑借其卓越的性能、靈活的配置和強大的保護功能，SGM38120 為電源管理應用提供了一個高效、可靠的解決方案。

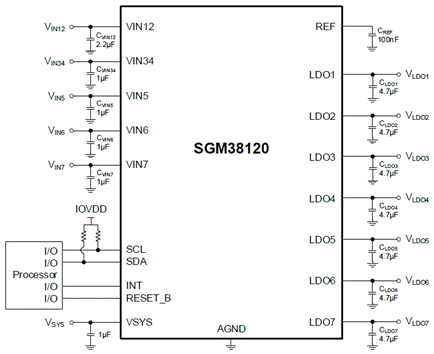

圖 2 SGM38120 典型應用框圖
