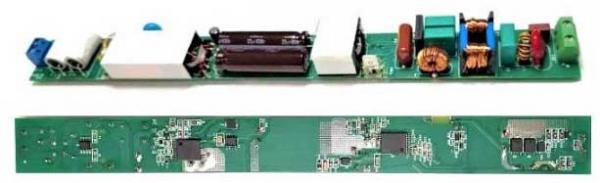

InnoSwitch4-QR反激式開關IC產品系列可顯著提高功率高達220W的反激式功率變換器的效率，尤其是在需要小尺寸的應用中。一份新的設計范例報告(DER-1038)展示了InnoSwitch4-QR IC在薄型100W驅動板中的優勢，該驅動板適用于工業、商業和住宅高壓輸入應用（196VAC至308VAC）中使用的LED燈條和線性燈具。

這款無散熱片設計將InnoSwitch4-QR器件與HiperPFS-4功率因數校正(PFC)控制IC搭配使用，在16mm的扁平模塊中僅使用62個元件，就能在整個輸入電壓范圍內實提供高于92%的端到端效率。它還能實現無閃爍調光，支持在高達55°C的環境溫度下工作。

InnoSwitch4-QR的主要優勢：

•  集成功能： 將初級控制器、750V的PowiGaN開關、FluxLink反饋、同步整流驅動器和次級控制器集成于一個緊湊的24引腳超薄封裝中。
•  簡化設計： QR反激和CCM PFC可提供非常高的效率，無需復雜的半橋諧振拓撲結構。
•  靈活的輸出和控制選項： 可設定為恒壓(CV)或恒流(CC)輸出，支持調光，包括0-10V、PWM和DALI。


在前端PFC級，HiperPFS-4器件集成了連續導通模式(CCM) PFC控制器和600V的功率開關，以實現：

•  高于0.95的功率因數
•  額定交流輸入電壓下的總諧波失真(THD)低于10%
•  無損耗電流檢測，從而減少元件數目并提高效率

了解詳細信息：

•  下載DER-1038設計范例報告
•  訪問InnoSwitch4-QR和HiperPFS-4產品頁面
•  Try試用PI Expert，只需短短幾分鐘就可將您的規格參數轉換為現成的設計
•  與我們的PowerPros團隊預約視頻通話，獲取設計幫助
