YX201052 100V輸入、5A連續負載電流、內置MOS同步降壓芯片

文章來源：永阜康科技更新時間：2025/4/14 12:04:00

在線咨詢：

張代明 3003290139

李湘寧 2850985550

姚紅霞 3003214837

13713728695

在當今科技飛速發展的時代，電力已成為我們?nèi)粘Ｉ钪胁豢苫蛉钡囊徊糠帧o論是家庭、商業還是工業領域，穩定的電力供應都是確保生活質量和工作效率的關鍵。為了滿足市場對高效、可靠電源解決方案的需求，元芯半導體（Primechip Semiconductor）今日宣布正式推出其最新研發的 YX201052 高性能集成FET同步降壓轉換器。將最高輸入電壓提升到了100V。

高度集成，卓越性能

YX201052 是一款全集成MOS的高效同步降壓轉換器，其輸入電壓范圍可達4V至100V，最大輸出電流可達6A，最高效率可達97%。得益于MOS管全集成化設計，YX201052大幅簡化了轉換器的外圍電路，使得整板體積更小，功率密度更高，系統成本進一步降低。此外，該產品還具備并聯錯相功能，方便功率擴展的同時，有效降低了輸出紋波，提升了系統的穩定性和可靠性。

YX201052產品介紹

YX201052應用框圖如下圖所示:

圖1 YX201052應用框圖

圖2 YX201052應用框圖（帶輸出恒流調節和監測）

調光

產品特點

豐富功能，靈活應用

YX201052具備一系列豐富的產品特點，使其在各種應用場景中都能表現出色：

MOSFET全集成
最大輸出電流可達6A
效率高達97%
寬輸入電壓，4V至100V
寬輸出電壓，2V至97V
超寬開關頻率：50kHz至3MHz
可調節的輸出電流限制
通過ISMON進行負載電流監測
同步外部時鐘，或并聯錯相（SYNCI/SYNCO）
支持CC/CV輸出
死區時間可調（30ns/60ns）
可調節的頻率擴展（FSS），EMI效果好
集成高精度電壓源（1.8V±1%）
輸出良好監測功能
封裝：QFN-47（6mm*6mm）

2265在MPPT充電中的

YX201052應用場景

廣泛應用，無限可能

YX201052應用場景非常廣泛，包括但不限于：

（1）Buck類電源:適用于各種需要降壓轉換的電源系統

（2）消費類電子:如智能手機、平板電腦、筆記本電腦等

（3）工業類設備:如工業控制設備、自動化設備、小型儲能設備等

（4）汽車類應用:如汽車電子設備、車載充電器等

應用板展示—高性能與高集成度的完美結合

基于YX201052設計的DEMO板，憑借MOS管全集成化設計和并聯錯相功能，展現了卓越的性能和高效的轉換效率。該DEMO板不僅體積小巧，功率密度高，而且系統成本低，穩定性和可靠性高，是電源管理領域的又一力作。

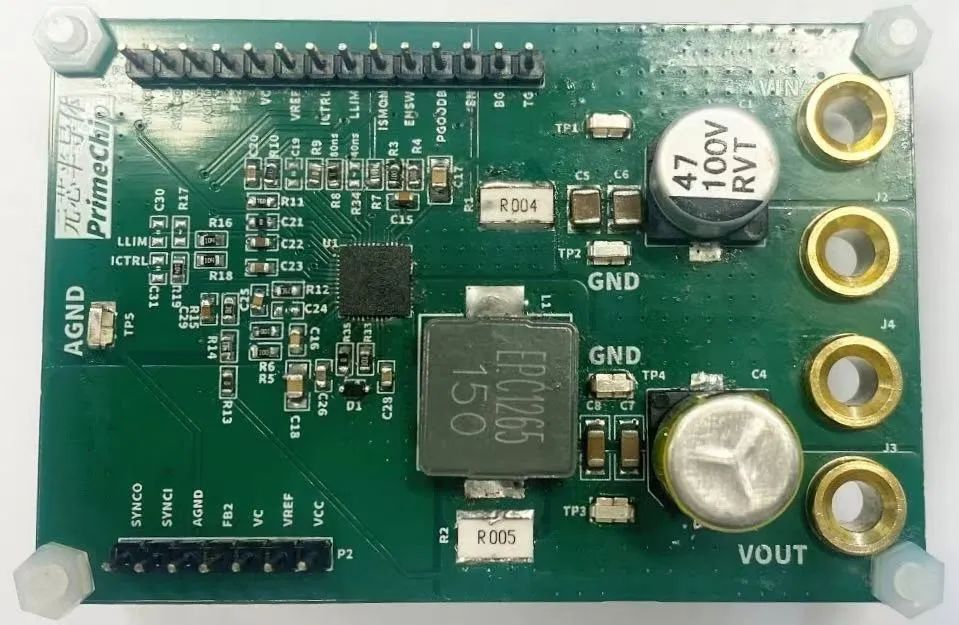

圖3 YX201052 DEMO板

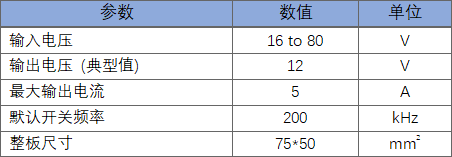

表1 YX201052 DEMO板參數

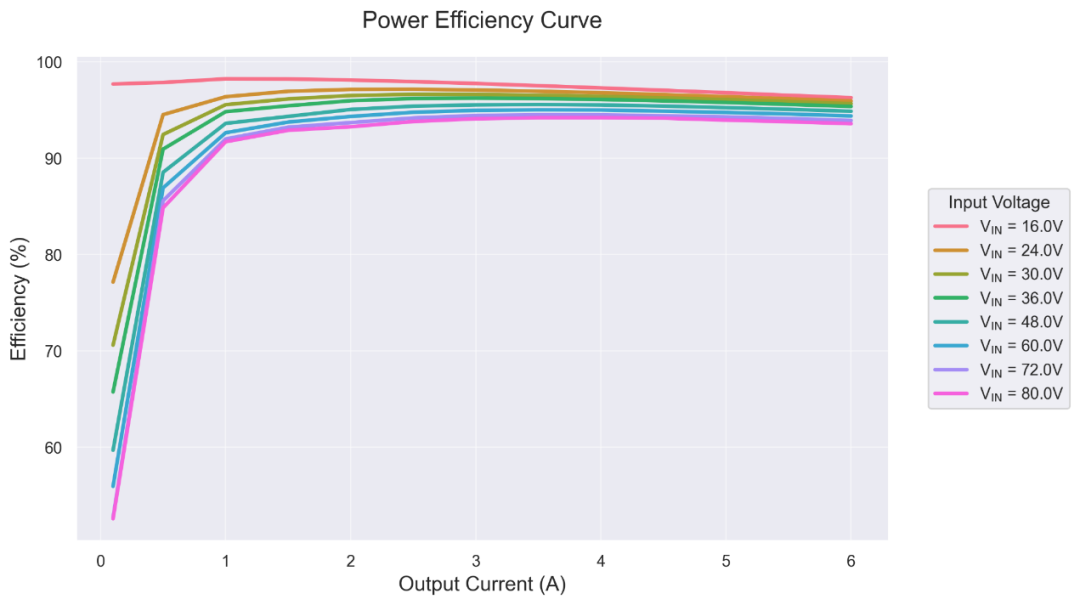

圖4 YX201052效率曲線

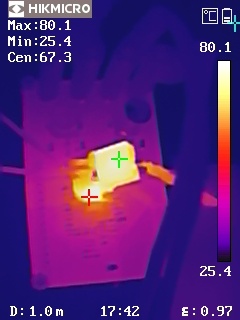

圖5 熱成像圖(VIN = 64V, VOUT = 12V, IOUT = 5A)

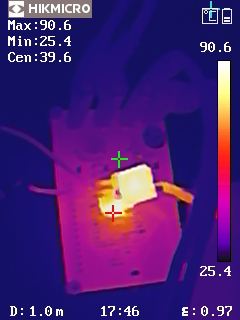

圖6 熱成像圖(VIN = 80V, VOUT = 12V, IOUT = 5A)

從熱成像圖可以看出，DEMO板在高負載條件下，溫度分布均勻，沒有局部過熱現象。在VIN = 64V, VOUT = 12V, IOUT = 5A 的條件下，最高溫度點為80.1℃，在 VIN = 80V, VOUT = 12V, IOUT = 5A 的條件下，最高溫度點為90.6℃。

YX201052 DEMO板在高負載條件下表現出色的熱性能，確保了系統的穩定性和可靠性。這使得DEMO板在各種應用場景中都能保持高效運行，滿足用戶對高性能電源管理芯片的需求。

您可能對以下產品感興趣

產品型號	功能介紹	兼容型號	封裝形式	工作電壓	備注
YX22105	寬輸入電壓范圍：3.5V至100V；寬輸出電壓范圍：0V至100V； CC/CV 調節功能		QFN-32	3.5V-100V	3.5V-100V輸入，0V-100V 輸出，同步升降壓CC(恒流）/CV（恒壓）控制器
YX21105	寬輸入電壓范圍：3.5V-100V；寬輸出電壓范圍：3.5V-100V		QFN32	3.5V-100V	最高100V可調輸出電源，同步升降壓CC（恒流）/CV（恒壓）控制器
YX20105	YX20105是一款同步降壓控制器，適用于驅動高效功率轉換器中的硅（Si）MOSFET 或氮化鎵（GaN）功率晶體管。它支持高達100V的寬輸入范圍，最高能效為98%。YX20105集成了具有UVLO保護功能的高端和低端柵極驅動器。它提供可編程輸入/輸出電流限制、負載電流監控和電源良好報告。CC/CV 功能使其適用于電池充電應用。寬輸入電壓范圍：4V至100V，寬輸出電壓范圍：2V至100V 。		QFN-32	4V-100V	4V-100V寬電壓輸入，20A大電流同步降壓CC/CV控制器
