概要
CS83815C是一款適用于2-3節鋰電池應用,帶防破音,AB/D切換,升壓模塊同步異步可選,并且升壓模塊具備自適應升壓功能的R類單聲道音頻功率放大器。
在三節鋰電池串聯的供電情況下，CS83815C可以驅動低至3Ω的負載,最大輸出35W的恒定功率.AB類D類可切換模式的設計,最大限度的減少音頻子系統中功放對FM的干擾,CS83815C升壓供電方式,為終端產品提供了更為極致的功率輸出.
CS83815C的全差分架構和極高的PSRR有效地提高對RF噪聲的抑制能力。無需濾波器的PWM調制結構及內置的BOOST升壓模塊,以及CS8316C采用專有的AERC((Adaptive Edge Rate Control)技術,在音頻全帶寬范圍內極大地降低了EMI的干擾。
CS83815C內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。
CS83815C提供了纖小的的TSSOP20-PP封裝形式供客戶選擇,其額定的工作溫度范圍為-40℃至85℃。
描述
同步異步可選的BOOST模塊,集成AB類D類兩種模式
輸出功率（D MODE NCN OFF）
PO at 10% THD+N, VIN = 6.5-12.6V
RL = 4 Ω+22uH 31W
PO at 1% THD+N, VIN = 6.5-12.6V
RL = 3 Ω+22uH 25W
PO at 1% THD+N, VIN = 12V
RL = 4Ω 16W(AB MODE）
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
工作電壓范圍：2.7V到9V,BOOST升壓輸出值為12.5V
默認40倍增益，內部集成880K反饋電阻，22K輸入電阻
自適應升壓功能
防破音模式
無需濾波的CLASS-D結構
最高84%的效率（Vbat=12V）
高電源抑制比（PSRR），在217Hz下為70dB
啟動時間（200ms）
靜態電流（20mA）；低關斷電流（20μA）
過流保護，短路保護和過熱保護
應用
便攜式藍牙音箱、拉桿音箱等。

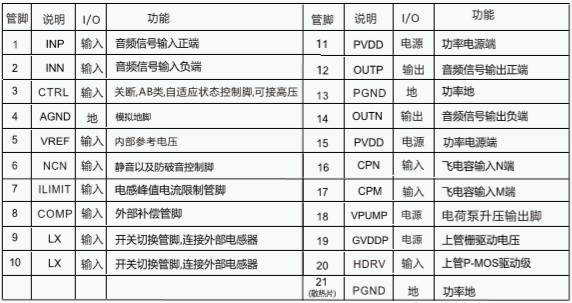

管腳排列及定義

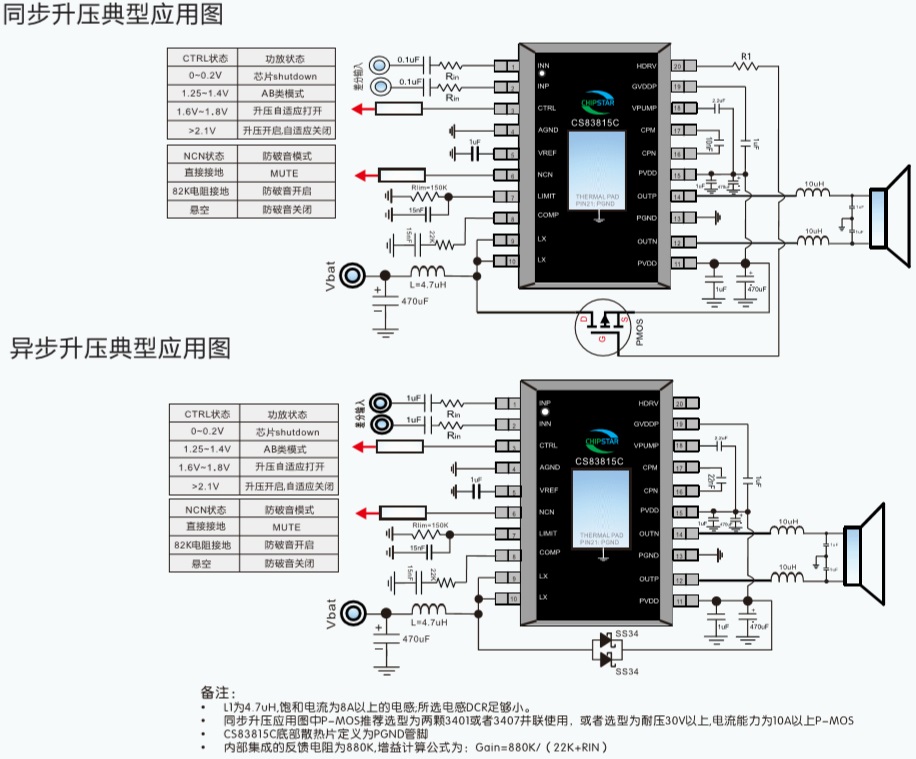

典型應用圖
