八路高低邊輸出通道，具備診斷保護功能以及硬控的跛行回家模式，瞄準車身電子、空調控制、燃油噴射系統等汽車系統
意法半導體的L9026八通道負載驅動器有六路可配置高低邊輸出和兩路高邊輸出，是一個靈活多變的有兩種兩張緊湊封裝的車規解決方案，適合空間受限的汽車應用場景。L9026具有跛行回家模式，在控制器發生故障時保證系統基本功能正常，并且額外提供兩個輸入引腳用于安全運行，進一步提高了安全性和可靠性。
L9026廣泛適用于車身電子、空調控制、燃油噴射系統等汽車設備，能夠驅動多個繼電器、電磁閥、LED燈具和阻性負載，并且支持驅動阻性、容性和感性負載。該產品配備有SPI接口，其寄存器用于保存器件配置以及內部映射和 PWM 行為。根據寄存器設定值與外部故障安全引腳的“或”運算結果，控制器決定是否激活跛行回家模式，在檢測到故障或電源欠壓后，跛行回家模式允許兩個驅動器繼續保持運行狀態。
L9026 的每個通道都具備先進的診斷和保護功能，讓安全相關應用輕松通過 ISO 26262 系統級認證，最高可達的 ASIL-B 級別。它具備開路、短路、過流和過熱保護功能，并通過SPI接口提供實時診斷。其他特性（例如可自動防止過大上電電流的燈泡浪涌模式）增加了靈活性并節省了系統物料清單 (BOM) 成本。L9026 保證在電池電壓低至 3V 的冷啟動工況下也能運行。

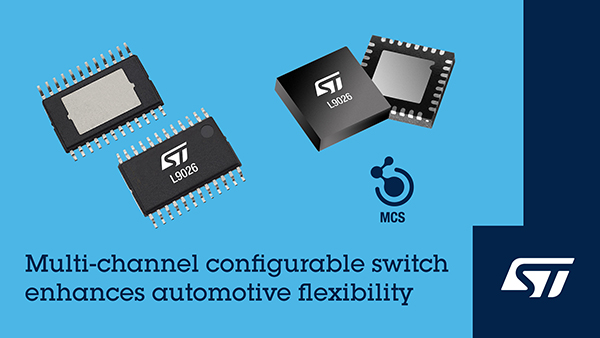

封裝類型包括HTSSOP和5mm x 5mm x 1mm VFQFPN32，后者為車載應用場景提供了一個非常緊湊的封裝選擇。 |
