東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，最新推出一系列面向車載應用的雙通道高速標準數字隔離器——“DCM32xx00系列”。該系列有四款器件，可通過100kV/μs（典型值）[1]的高共模瞬態抑制（CMTI）和50Mbps（最大值）[2]的高速數據傳輸速率，實現穩定運行。所有器件均符合AEC-Q100車載電子器件安全性及可靠性標準，并已開始支持批量出貨。
為了保證混合動力汽車（HEV）和純電動汽車（EV）中的車載充電器（OBC）和電池管理系統（BMS）的安全性和可靠性，所需的器件不僅要求確保隔離，還要求具備防止噪聲傳播的功能。東芝的最新車載標準數字隔離器可為這些隔離器件所需的多通道高速通信和高CMTI提供卓越的解決方案。
最新的標準數字隔離器采用東芝專有的磁耦合型隔離傳輸方式實現100kV/μs（典型值）的高CMTI。這可在隔離信號傳輸中實現高水平的輸入輸出之間抗電噪聲能力，從而實現了穩定的控制信號傳輸，有助于設備的穩定運行。此外，它們還可實現0.8ns（典型值）[2]的低脈寬失真和50Mbps（最大值）的數據傳輸速率。這些新產品適用于支持CAN[3]通信的I/O接口等雙通道高速通信應用。
東芝的四通道車載標準數字隔離器已量產，目前其產品線已擴展至雙通道小型SOIC8-N封裝。未來，東芝將進一步擴大其用于汽車及工業設備的通道與封裝范圍，并將持續地提供高質量隔離器件及光耦合器，以滿足汽車設備所需的可靠性和實時數據傳輸需求。
應用：
-
• 汽車設備
-
• 電池管理系統（BMS）
-
• 車載充電器（OBC）
-
• 逆變器控制
特性：
-
• 高共模瞬態抑制：CMTI＝100kV/μs（典型值）[1]
-
• 高速數據速率：tbps＝50Mbps（最大值）[2]
-
• 低脈寬失真：PWD＝0.8ns（典型值）[2]
-
• 支持雙通道（請參見主要規格，了解各器件的詳細信息）：
一個正向通道和一個反向通道；兩個正向通道，無反向通道

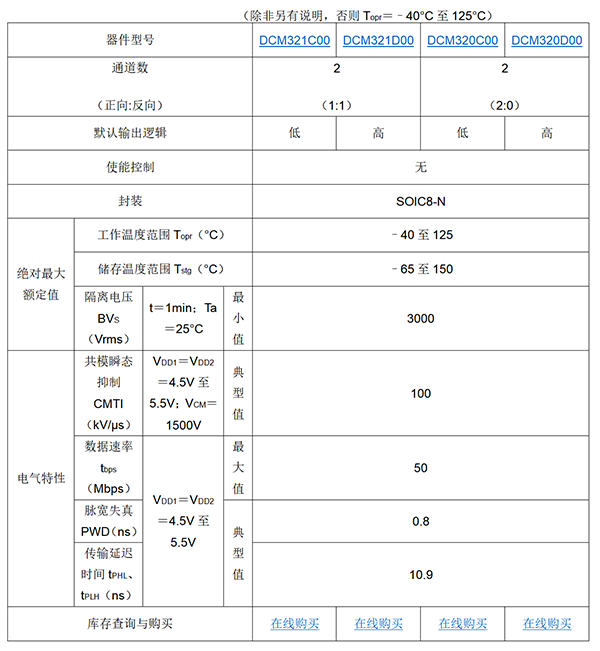

主要規格：
相關信息
-
• Basics of the standard digital isolators
-
• Digital Isolator EMC Application Notes
-
• Glossary of Standard Digital Isolator terms
注：
[1] 測試條件：VDD1＝VDD2＝4.5V至5.5V；VCM＝1500V；Topr＝–40°C至125°C
[2] 測試條件：VDD1＝VDD2＝4.5V至5.5V；Topr＝–40°C至125°C
[3] 控制器局域網（CAN）：一種串行通信標準，主要用于車載通信網絡。 |
