低電平復位基本概念：
是指當復位信號為低電平時，電路進行復位操作。復位信號在有效（低電平）期間，系統或芯片的內部狀態被強制恢復到初始狀態。例如，許多微控制器（MCU）有一個復位引腳，當這個引腳被拉低到低電平時，MCU 內部的程序計數器、寄存器等都被初始化。
高電平復位基本概念：
與低電平復位相反，當復位信號為高電平時，電路執行復位。在這種情況下，復位信號處于高電平有效狀態，一旦這個高電平信號出現，就會觸發電路的復位過程，使相關的電路模塊回到初始設定的狀態。

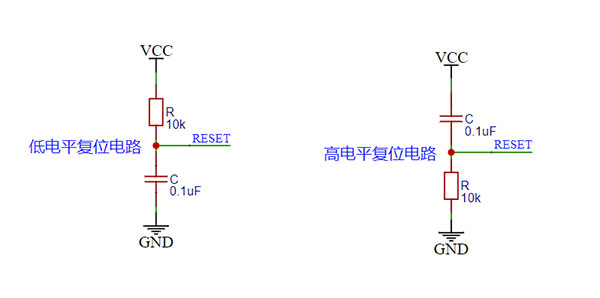

電路實現差異
低電平復位電路：
通常由一個上拉電阻和一個電容組成簡單的復位電路。以微控制器為例，復位引腳通過一個上拉電阻連接到電源（VCC），同時通過一個電容連接到地。在系統上電時，電容兩端電壓不能突變，復位引腳會有一個短暫的低電平脈沖，實現復位。之后，電容充電，復位引腳電平被上拉電阻拉高到高電平，系統正常工作。
高電平復位電路：
其電路結構一般包括一個下拉電阻和一個電容。復位引腳通過下拉電阻接地，同時通過電容連接到電源。上電時，電容充電，復位引腳會出現一個短暫的高電平脈沖，從而實現復位。隨后電容兩端電壓穩定，復位引腳電平被下拉電阻拉低，系統進入正常運行狀態。 |
