SGM42203Q 是一款專為廣泛的汽車電子應用而設計的高邊驅動器。該器件具有卓越的可靠性及優異的雪崩擊穿能量（EAS）特性，可在 26ms 內完成 2000μF/50V 容性負載的驅動；當 CL 限流設置為 15A，該器件在驅動 300mH + 6.3Ω 感性負載時關斷退磁能量可達 280mJ。器件符合汽車電子委員會 AEC-Q100 Grade 1 標準，可在 -40℃ 至 +125℃ 的嚴苛溫度環境下穩定工作，完全滿足汽車電子應用的高可靠性要求。
在電氣特性方面，SGM42203Q 支持 5V 至 36V 的寬電源電壓范圍，具有優異的性能表現：每通道典型導通電阻僅 86mΩ，待機電流低至 3.5μA。器件內置 1655 倍的電流檢測增益放大，可通過電流檢測輸出引腳（Current Sense Pin）實時監測負載電流狀態。當芯片遇到過流、過溫或?qū)Φ囟搪返犬惓Ｇ闆r時，電流檢測引腳會立即輸出故障信號。
針對電源干擾問題，當 VCC 出現瞬態干擾時，其內部集成的 VCC 電壓鉗位電路能有效保護器件免受損壞。內置的智能保護功能包括：可編程的 2.5A/5A/10A/15A/22A 過流保護、可配置的電流限制響應時間功能，以及支持栓鎖或自動重啟模式的熱關斷保護。通過預設響應時間，器件可將電流限制值自動折返至編程的目標值，從而根據具體應用需求實現更可靠的負載保護。

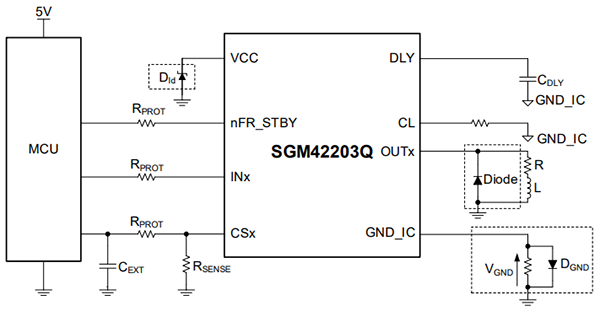

在系統控制方面，將故障復位待機引腳（nFR_STBY）拉低可使器件故障信號復位；若將所有輸入引腳及 nFR_STBY 引腳拉低，器件將進入禁用狀態并保持待機模式。該設計提供了靈活的系統控制方案。該驅動器適用于驅動電阻性、電容性和電感性負載。
SGM42203Q 采用符合環保理念的 TSSOP-16A（帶裸露焊盤）綠色封裝，其雙通道架構可提供 3.5A（單通道）或每通道 2.5A（雙通道）的持續負載驅動能力。器件還集成了完善的故障檢測機制，包括開路負載檢測、短路至地保護、負電壓鉗位等，并特別針對汽車電子環境設計了系統級保護功能，如電源異常處理（欠壓關斷/過壓鉗位）、接地丟失保護以及電池斷電保護。兼容 3V/5V 邏輯電平輸入的特性使其能靈活適配各類汽車電子控制系統，是滿足嚴苛汽車應用要求的理想解決方案。
