概要
IU7191T是一款支持I2S數字音頻信號輸入、高效率、超低EMI、3.1W單聲道D類音頻功率放大器。其內置有數模轉換器（DAC）和多級D類調制器，具備出色的音頻性能。利用芯片的I2S數字音頻串行接口傳送至放大器，可以顯 著降低噪聲源對所傳輸音頻的影響。另外也避免了主控芯片內置音頻解碼DAC所帶來的噪聲，最終獲得較高的信噪比以及較小失真度。IU7191T閉環數字輸入設計保留了數字放大器的優勢，同時又具有極佳的PSRR和音頻性能。
IU7191T為單聲道音頻功放。但通過SD管腳設置不同的電平或者一線脈沖輸入，這兩種方式可以進行左/右/混合三種聲道的選擇。因此可同時選用兩顆芯片，靈活地組成立體聲產品。
IU7191T內置了過流保護，短路保護和過熱保護，有效的保護芯片在異常的工作條件 下不被損壞。IU7190T提供了纖小的DFN2X2_10L封裝形式可供客戶選擇，其額定的工作溫度范圍為-40℃至85℃。
描述
輸出功率
PO at THD+N=10% VDD = 5.0V
RL=8Ω 1.74W(TYP)
RL=4Ω 3.1W(TYP)
PO at THD+N=1% VDD = 3.6V
RL=8Ω 0.72W(TYP)
RL=4Ω 1.27W(TYP)
工作電壓范圍：2.5V到5.5V
默認I2S串行數字音頻輸入接口
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
支持寬范圍采樣速率：8KHz~196KHz
左/右/混合三種聲道可選，通過SD管腳電平或者一鍵脈沖輸入兩種方式進行設置
無需濾波的Class-D結構
高達90%的效率
高的電源抑制比(PSRR)：在217Hz下為-80dB
過流保護，短路保護和過熱保護
符合Rohs標準的無鉛封裝

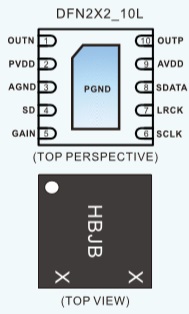

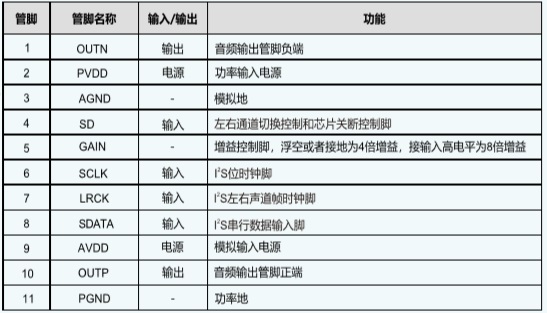

引腳排列以及定義
典型應用圖
