我公司最新推出內置數字音量調節功能的單芯片3W立體聲D類音頻功率放大器-HT6809。此芯片非常適用于小型平面顯示器及各種可攜式音頻放大器(PC周邊喇叭，MP3 docking 等)。HT6809最具特色的內建數字音量控制功能可分32階音量控制，由全功率輸出最大音量的23dB到最小音量的-55dB及無聲，有效地簡化音量控制的周邊電路并降低整體生產成本。使用5V直流電源，在THD+N小于10%時，能給一個4Ω的負載提供3.2W的功率，且只需極少的外部組件，帶MUTE靜音及防破音功能。能實現斷電記憶，保存音量大小時間長達72小時。
目前市場上便攜式音響產品實現音量按鍵控制功能，都是采用功放IC+電子音量控制芯片來完成,在同類型的音頻功率放大器產品中,NS的LM4836/LM4838,TI的TPA0202,臺灣德信的EUA5202/EUA6011/EUA6019都只能實現直流音量控制,無法實現數字音量調節.HT6809的推出,填補了同類型產品的空白.工作電壓2.0V-6.5V，采用TSSOP-20封裝,可輕易實現低電壓,音質高,成本底的要求.

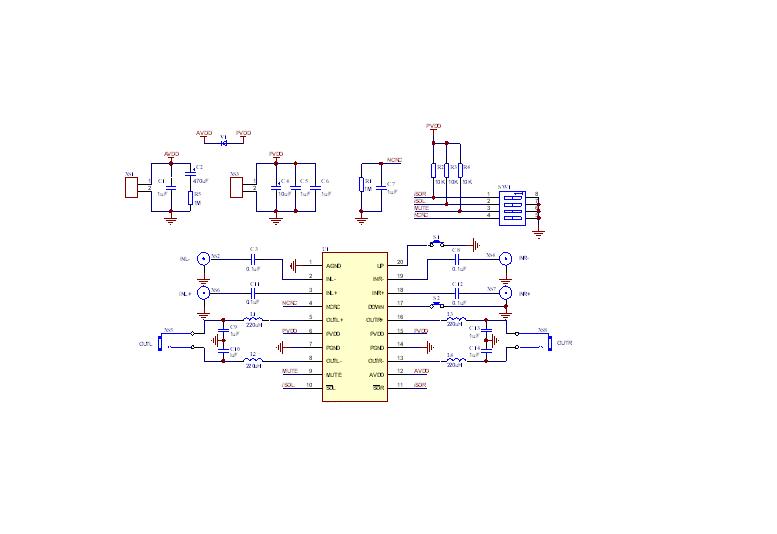

下圖為 HT6809音量控制保存恢復音量大小功能原理圖
.JPG)

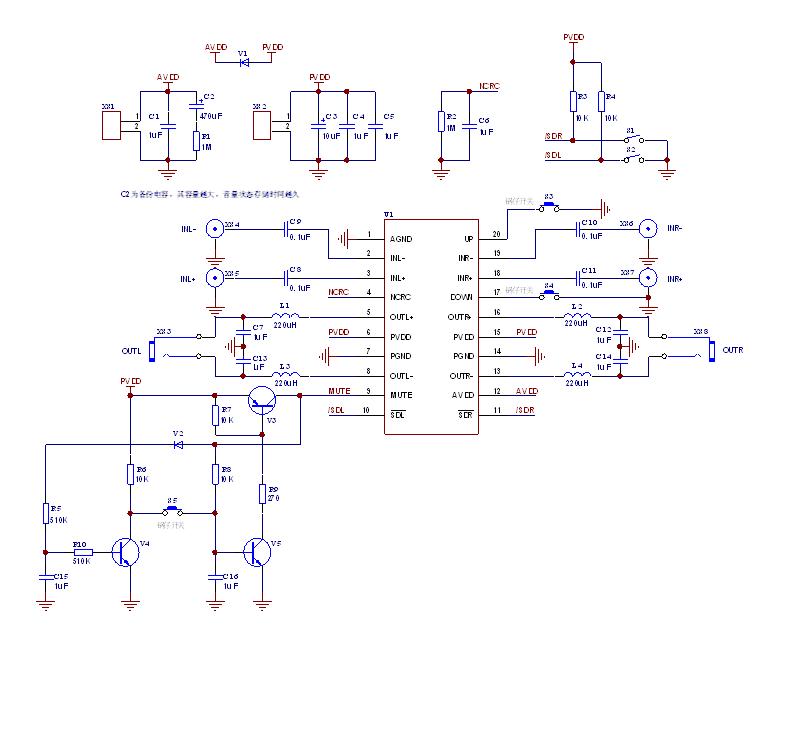

下圖為 HT6809音量控制保存恢復音量大小功能+電源開關按鍵控制原理圖
.JPG)
在以上兩圖中，C2為備份電容，其容量越大，音量大小記憶的時間越長
高效率Hi-Fi D類揚聲器放大器LSI,在小型化、薄型化而又節能的前提下獲得前所未有的高音質、高輸出的聲音，構造出保護自然生態的、對地球友好的機器。
優點1：以超過90%的高效率實現低發熱
優點2：用獨特的防破音功能抑制失真，享受Hi-Fi高保真音質
優點3：用極少的外接元件實現節省空間的安裝
優點4：獨有的EMI處理技術，在不加電感磁珠的情況下，實現CLASS-AB類播放效果
