CS8679E內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。CS8679E可以驅8低至4Ω 負載的揚聲器 ,最高可提供33W的連續功率;CS8679E具有高達92%的效率，使得在播放音樂的時候無需要額外的散熱器。
CS8679E提供干小的EQA16封裝形式，封裝尺寸和ESOP8E一致，可以為客戶節省可觀的PCB面積，其額定的工作溫度范圍為-40℃至85℃。
描述
● 輸出功率@單通道
PO at 10% THD+N, VDD = 12V@RL = 4 Ω
PO at 10% THD+N, VDD = 15V@RL = 4 Ω
PO at 10% THD+N, VDD = 16V@RL = 4Ω
● 輸出功率@立體聲
PO at 10% THD+N, VDD = 12V@RL = 4 Ω
PO at 10% THD+N, VDD = 13V@RL = 4 Ω
PO at 1% THD+N, VDD = 15V@RL = 4 Ω
● 較大的電源電壓范圍5V~18V
● 效率高達92%，無需散熱片
● 固定40倍增益，集成10K輸入電阻，400K的反饋電阻
● 擴頻功能
● 音頻系統帶濾波網絡，待機電流小于20mA
● 免濾波功能
● 輸出管腳方便布線布局
● 良好短路保護和具備自8恢復功能的溫度保護
● 良好的失真和防喋聲功能
● 差分輸入
應用
. 擴音設備.家庭音響系統

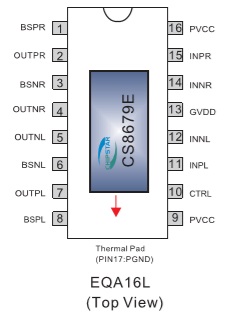

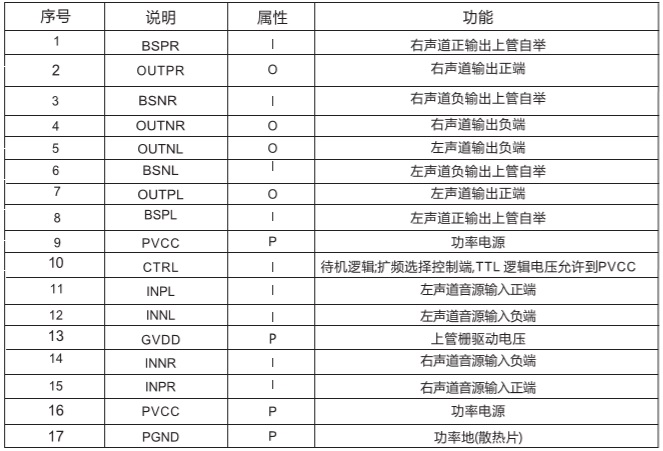

引腳排列及定義

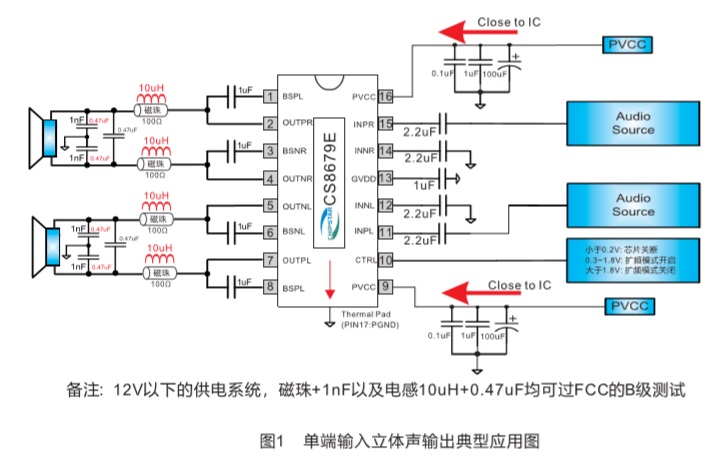

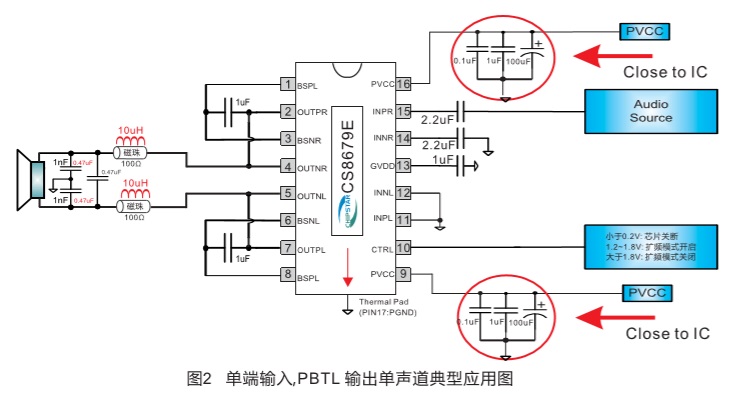

典型應用圖
