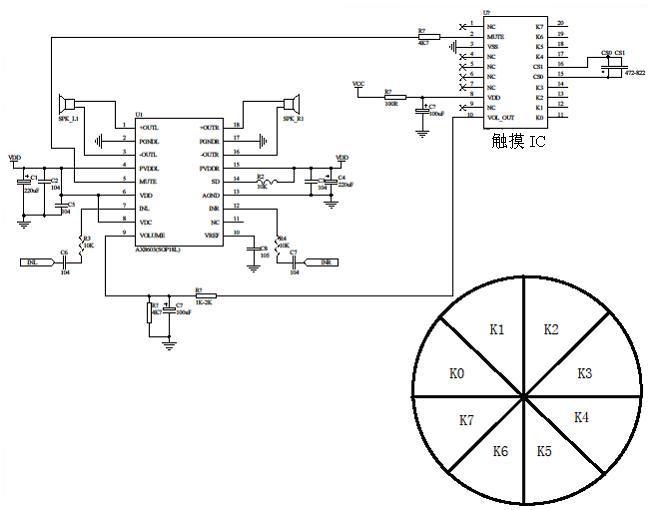

使用觸摸轉輪同步控制音量，可以讓用戶在享受美妙音樂的同時，提供極佳的真實觸感反饋及體驗。下圖為電路原理圖：
Explan：
一、供應觸摸IC的電壓必須穩定干凈；
二、CS電容為參考電容，需高精度、耐溫好；
電路原理說明：
1、3V-5.5V寬電壓工作；
2、觸摸靈敏度可通過外部元件自由調節；
3、透過絕緣外殼，用手指輕輕作順時針、逆時針旋轉即可實現音量的調大、調小；
4、在正常工作模式下，觸摸任意一個或者兩個感應盤并保持觸摸狀態2S以上即可進入MUTE模式；
5、在MUTE模式下，觸摸任意一個或者兩個感應盤并保持觸摸狀態2S以上即可退出MUTE模式；
6、在MUTE模式下，順時針或者逆時針旋轉操作也可退出MUTE模式；
7、音量調節幅度可根據要求而定、通常情況下：順時針旋轉2圈即可從最小音響調至最大音量，逆時針旋轉以此類推；
8、系統自帶呼吸燈控制功能，芯片初始上電時，呼吸燈由暗漸漸變亮，達到最亮狀態時則慢慢變暗，如此一直循環，將您的產品點綴的更加絢麗、奪目；
9、音頻放大電路采用帶DC音量控制的3W雙聲道D類功放IC AX8603 ，可以實現同步控制；
觸摸轉輪控制音量3W雙聲道便攜式小音箱方案 詳情請聯系：
