概要
CS8508E是一款高效率，超低EMI8.0W單聲道音頻功率放大器。在電源電壓為7.4V的情況下,CS8508E可以為4歐的負載輸出6.8W的功率。CS8508E 無需濾波器的PWM調制結構減少了外部元件、PCB面積和系統成本，而且也簡化了設計。2.5~8.8V寬電壓工作范圍,D類模式高達90%的效率，，AB類D類模式可切換的Ω 的負載輸出6.8W的功率。在D類模式下快速的啟動時間和纖小的封裝尺寸使得CS8508E成為雙節鋰電池在串聯的電源供電情況下最適用的音頻功放。
CS8508E的全差分架構和極高的PSRR有效地提高了對RF噪聲的抑制能力,并且省去了傳統音頻功放的BYPASS電容。
CS8508E內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。
CS8508E提供了纖小的ESOP8L封裝類型供客戶選擇,其額定的工作溫度范圍為-40℃至85℃。
功能特性
輸出功率----D類模式
VDD = 8.5V,THD+N=10%
RL = 8 Ω 4.20W
RL = 4 Ω 8.50W
VDD = 5.0V,THD+N=1%
RL = 8 Ω 1.30W
RL = 4 Ω 2.65W
輸出功率----AB類模式
VDD = 8.5V,THD+N=10%
RL = 8 Ω 4.00W
RL = 4 Ω 8.00W
VDD = 5.0V,THD+N=10%
RL = 8 Ω 1.50W
RL = 4 Ω 3.00W
工作電壓范圍:2.5~8.8V
無需濾波的Class-D結構
D類模式高達90%的效率
高的電源抑制比(PSRR)：在217Hz下為-80dB
快速的啟動時間 (40ms)
低靜態電流 (3mA)
低關斷電流 (＜0.1μA)
過流保護，短路保護和過熱保護
符合Rohs標準的無鉛封裝]
應用
多媒體音箱
擴音器

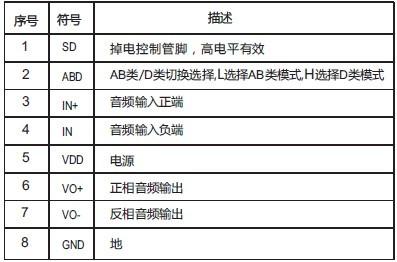

引腳排列以及定義
CS8508E典型應用原理圖
圖1 差分輸入應用圖
圖2 單端輸入應用圖
SD,ABD引腳設置說明
CS8508E通過SD,ABD兩個管腳的電壓控制實現芯片不同狀態的設置.SD管腳設置芯片關斷和開啟功能,ABD管腳
設置芯片處于AB和D類的工作模式。其邏輯狀態 如下表：
