概述
HT3163是一款高效AB/D類音頻功率放大器。在D類模式，在18V供電、THD+N=10%條件下，能夠持續提供40W/4Ω功率輸出。在AB類模式，12V供電、THD+N=10%條件下，能夠持續輸出17W/4Ω功率。
HT3163具有先進的擴頻功能來抑制EMI， 使用價格低廉且小體積鐵氧體磁珠可滿足 EMC要求。
此外，HT3163內置關斷功能使待機電流最 小化，還集成了短路保護、熱保護和電源欠壓 異常保護等功能。
HT3163具有防削頂失真（ACF）輸出控制 功能，可檢測并抑制由于輸入音樂、語音信號 幅度過大所引起的輸出信號削頂失真（破音）， 也能自適應地防止在電源電壓下降所造成的輸 出削頂，顯著提高音質，創造非常舒適的聽音 享受，并保護揚聲器免受過載損壞。
特點
・輸出功率
15W (VDD=12V, RL=4Ω, THD+N=1%)
32W (VDD=18V, RL=4Ω, THD+N=1%)
40W (VDD=18V, RL=4Ω, THD+N=10%)
7.5W (VDD=7.4V, RL=4Ω, THD+N=10%, Class AB)
17W (VDD=12V, RL=4Ω, THD+N=10%, Class AB)
・單電源系統，4V-20V寬電壓輸入范圍
・低靜態電流: 7mA (VDD = 12V, 帶LC 和負載)
・ACF防破音功能可選 ・擴頻功能，免電感濾波
・模擬差分/單端輸入
・保護功能：過流/過熱/欠壓異常和短路保護
・無鉛無鹵封裝，ESSOP10
應用
・條形音箱 ・無線智能音箱 ・便攜式音箱 ・消費類音頻應用 ・拉桿音箱 ・LCD電視/監視器

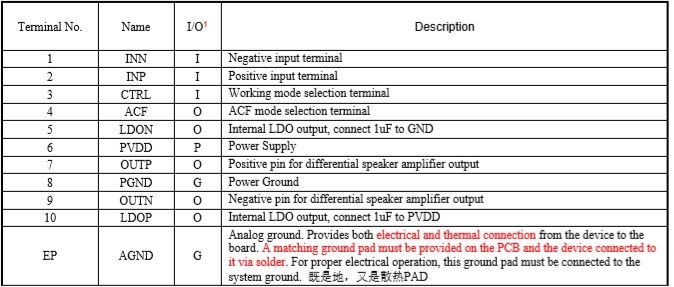

管腳排列及定義

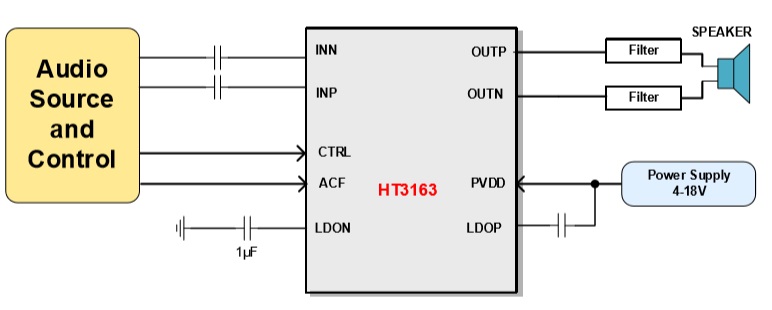

典型應用原理圖
