•新的嵌入式電機控制器，帶有64KB閃存和4KB SRAM
•在智能執行器領域滿足OEM對診斷功能增長的需求
•產品將在2019年2月26日至28日于紐倫堡Embedded World展覽的3A展廳438號展臺展出

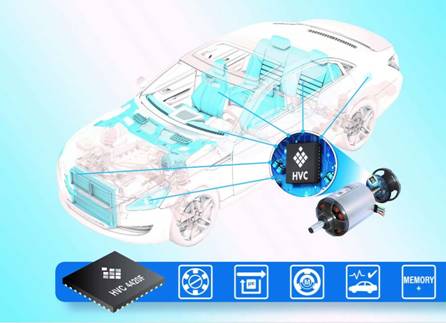

TDK集團成員Micronas公司推出新的嵌入式電機控制器HVC 4420F ，產品特色是具有用于驅動小的有刷、步進或無刷電機的擴展內存。設計該產品的目的是為了滿足汽車工業智能執行器對于提供診斷功能的新要求。2019年3月起提供樣品。計劃2020年量產。
該產品擴展的64 KB閃存和4 KB SRAM能滿足OEM對功能性和診斷的新增需求。而目前OEM采取各自不同的思路和手段來實現診斷。這包括傳感器數據融合策略，執行器狀態和結果診斷。為確保要求的數據分析，必須實現能夠激活底層硬件診斷功能的常規軟件，并且要符合OEM的框架來達到合適的集成。因為配置了較大的內存和內嵌診斷組件，HVC 4420F提供了存儲能力并能在智能執行器獨特的環境中實現診斷功能。
HVC 4420F 是Micronas 高壓控制器（HVC）系列中適用于智能執行器的產品。HVC產品把一個ARM®標準的微控制器核心和廣泛的附加功能組合起來，以實現汽車及以上應用中特定的緊湊和節約成本的系統設計。以帶有64 kB閃存的32位CPU（ARM® Cortex®-M3）驅動，HVC 4420F 包含了計時器/計數器，中斷控制器，多頻ADC，SPI和增強的PWM，帶診斷功能，這對實現安全相關的應用很重要。一個高級的LIN UART ，LIN 2.x 收發器，穩壓器都直接和板網連接，實現一體化。多個電源管理模式幫助降低電耗。產品集成了多種集成的數碼和模擬電路元件，比如有虛擬起點參考的比較器，電流定標和嵌入式可編程增益放大器，使用于不再需要很多外部元件。
因其處理高電壓，HVC 4420F支持復雜的電機控制算法，比如永磁同步電機空間矢量調制(SVM)，傳感器反饋或者無傳感器控制的六步換相，以及多種步進器配置。
HVC 4420F 可選配生產就緒和高靈活性參數可調的固件，成熟的通信、監控和電源管理功能（ASIL A）以及配置工具。基于該固件，客戶可以快速有效地開發應用軟件，優化電機和控制的結合，縮短產品面市時間。
HVC 4420F將首次在2019年2月26日至28日舉辦的紐倫堡Embedded World展覽3A展廳438號展臺展出。
用語
•SRAM = 靜態 RAM, 不需要刷新的易失性內存
•多頻 ADC = 有多個可選輸入頻道的ADC
•PWM = 脈寬調制
•LIN = 本地互聯網絡
•UART =通用異步收發傳輸器
主要應用
•格柵門
•智能閥和泵
•HVAC 閥片
主要的特性及優點
•全集成
•支持OEM 診斷
•可重復使用性和靈活性
關鍵數據
|
|
|
型號
|
HVC 4420F
|
|
封裝
|
QFN40
|
|
溫度范圍
|
汽車 Grade-1
|
|
內核
|
ARM® Cortex M3®
|
|
驅動能力
|
特定峰值上達1 A
|
|
診斷
|
集成，軟硬件支持
|
|
樣品提供時間
|
2019年3月
|
|
