當前位置：首頁->產品展示->馬達驅動IC/步進電機控制芯片->A4931/AT4931(三相無刷直流電機預驅動芯片)

產品名稱：	A4931/AT4931(三相無刷直流電機預驅動芯片)
封裝形式：	QFN-28
兼容型號：	A4931
產品功能：	AT4931 是一款三相無刷直流電機預驅動芯片，能夠在寬電壓范圍內驅動N 溝道功率MOSFET，且電機電源最高可支持到 30V.
產品規格書下載： AT4931_datasheet_CN.pdf

在線客服：	張代明 3003290139 李湘寧 2850985550 姚紅霞 3003214837 13713728695

申請樣品：	申請樣品

詳細介紹

描述
AT4931 是一款三相無刷直流電機預驅動芯片，能夠在寬電壓范圍內驅動N 溝道功率MOSFET，且電機電源最高可支持到30V。換相邏輯由三個相位差為120°的霍爾元件確定。
AT4931 其它特性包括：具有固定關斷時間的脈寬調制(PWM)電流控制；延遲時間可調的堵轉保護；熱關斷保護；過壓監控和同步整流。內置的同步整流電路在電流衰減時開啟對應的MOSFET，低導通阻抗的MOSFET 將體二極管短接，從而降低功耗。在電機線圈續流過程中，當電源電壓被充到高于過壓保護閾值時，同步整流功能被禁用。
AT4931 提供使能、方向和剎車輸入控制管腳，通過在使能信號上做PWM 斬波實現電流控制。霍爾轉換時，邏輯輸出信號FG1和FG2 隨之切換狀態，能夠?qū)⒕_的速度輸出數據提供給微控制器或速度控制電路。
工作溫度范圍為-20 ℃ 到105 ℃ 。AT4931 提供QFN28（5mm×5mm）貼片封裝，并帶有裸露散熱焊盤，能有效改善散熱性能。該封裝為無鉛封裝，引線框采用100%霧錫電鍍。

特點
●驅動6個N溝道MOSFET
●同步整流實現低功耗
●PWM限流
●霍爾元件輸入
●FG輸出
●待機模式
●死區時間保護
●欠壓鎖定和熱關斷
●過壓保護
●堵轉檢測保護

應用
 電機一體化產品
 泵
 電動工具
 大型家電
 監控云臺

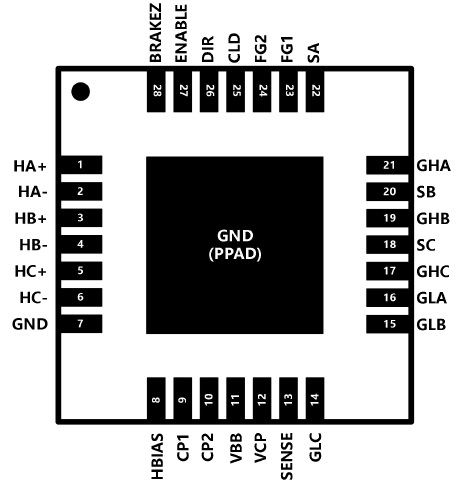

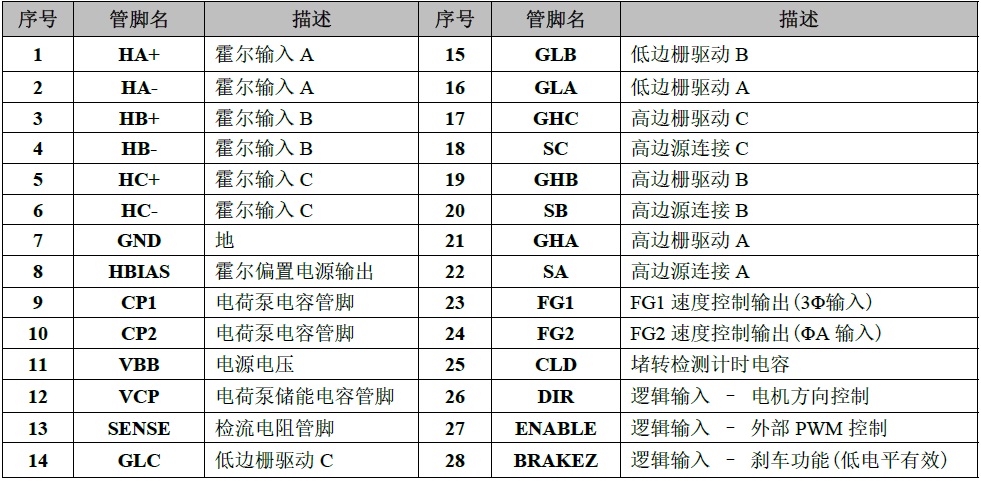

管腳定義

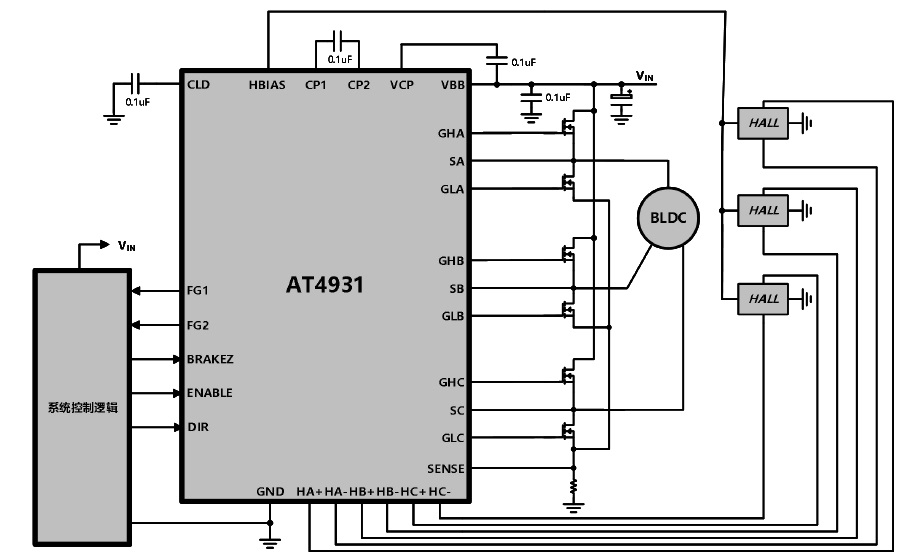

典型應用原理圖
