| TDK 電壓保護器件: 實現音頻設備ESD和EMI雙重保護 |
|
|
| 文章來源：永阜康科技 更新時間：2019/10/10 9:39:00 |
在線咨詢： |
| |
• 出色的 ESD 保護能力，符合 IEC61000-4-2 四級標準
• 可有效抑制無線通信所產生的TDMA噪聲
• 提高了無線通信接收器靈敏度
• 最大工作電壓為直流28 V，實現大功率音頻輸出

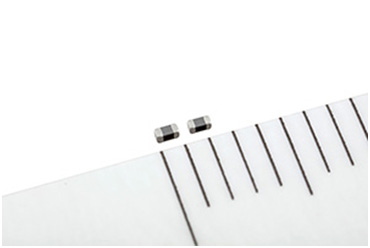

TDK株式會社 (TSE:6762) 憑借新型AVRF101U6R8KT242產品擴大了其用于音頻設備的貼片壓敏電阻產品陣容，并實現了ESD和EMI雙重保護。該產品適用于工作頻段為2.4 GHz的無限通信音頻設備。由于其優化電容達到6.8 pF，該多層元件在此頻段可快速衰減，且能夠有效抑制所產生的TDMA噪聲，從而提高接收器的靈敏度。同時，該產品具備出色的ESD保護能力，符合IEC61000-4-2四級標準，最大工作電壓為直流28 V，非常適合大功率D類放大器。主要應用包括智能手機、揚聲器以及其它工作頻段為2.4-GHz、使用無限局域網和藍牙連接的無線設備等。
今后，TDK將繼續在芯片尺寸、帶寬支持范圍及其它規格方面擴大其產品陣容，以支持更廣泛的應用。
術語
• TDMA噪聲：通信電波的高頻信號侵入到麥克風線中時，揚聲器發出的令人不適的可聽聲
• IEC61000-4-2：國際電工委員會頒布的靜電放電抗擾標準
主要應用
• 音頻設備的ESD和EMI保護，如智能手機、揚聲器以及其它工作頻段為2.4-GHz、使用無限局域網和藍牙連接的無線設備
主要特點與優勢
• 集成ESD和EMI保護
• 出色的ESD保護能力，符合 IEC61000-4-2四級標準
• 最大工作電壓為直流28V
關鍵數據
|
型號
|
尺寸
[mm]
|
最大工作電壓
[V]
|
電容
[pF]
|
最大 2.4-GHz 插入損耗
[dB]
|
|
AVRF101U6R8KT242
|
1.0 x 0.5 x 0.5
(EIA0402英寸)
|
28
|
6.8 pF ±10%
|
最大 -20
|
|
| |
|
|
|
|
|
| |
| |
| |
 |
