概要

CS8630E是一款32W單聲道高效D類音頻功率放大電路。先進的EMI抑制技術使得在輸出端口采用廉價的鐵氧體磁珠濾波器就可以滿足EMC要求。CS8630E單通道音頻功率放大 器是為需要輸出高質量音頻功率的系統設計的，它采用表面貼裝技術，只需少量的外圍器件，便使系統具備高質量的音頻輸出功率。

CS8630E內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。CS8630E在供電電壓在9V以內,可以驅動低至2Ω負載的揚聲器,最高可提供18W的連續功率;在供電電壓16V以內，可以驅動低至4Ω 負載的揚聲器，提供32W的連續功率.CS8630E具有高達92%的效率，使得在播放音樂的時候不需要額外的散熱器。

CS8630E提供纖小的ESOP10封裝形式供客戶選擇,可以為客戶節省可觀的PCB面積，其額定的工作溫度范圍為-40℃至85℃。

描述

輸出功率

PO at 10% THD+N, VDD = 7.4V@RL = 2 Ω  12.5W

PO at 10% THD+N, VDD = 9.0V@RL = 2 Ω  18W

PO at 10% THD+N, VDD = 12V@RL = 3 Ω  23.5W

PO at 10% THD+N, VDD = 12V@RL = 4 Ω  20W

PO at 10% THD+N, VDD = 15V@RL = 4 Ω  30W

PO at 10% THD+N, VDD = 16V@RL = 4 Ω  32W

效率高達92%，無需散熱片

較大的電源電壓范圍5.7V~17V

內置8K輸入電阻,集成320K的反饋電阻

免濾波功能

揚聲器保護包括可調功率限制器加直流保護

輸出管腳方便布線布局

良好短路保護和具備自動恢復功能的溫度保護

良好的失真和防噗聲功能

差分輸入

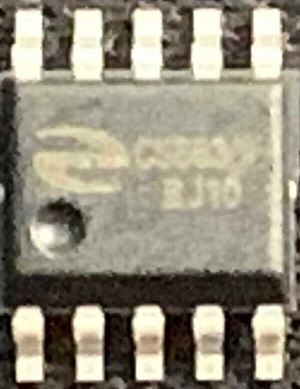

封裝

ESOP10

應用:

LCD TV

家庭音響系統

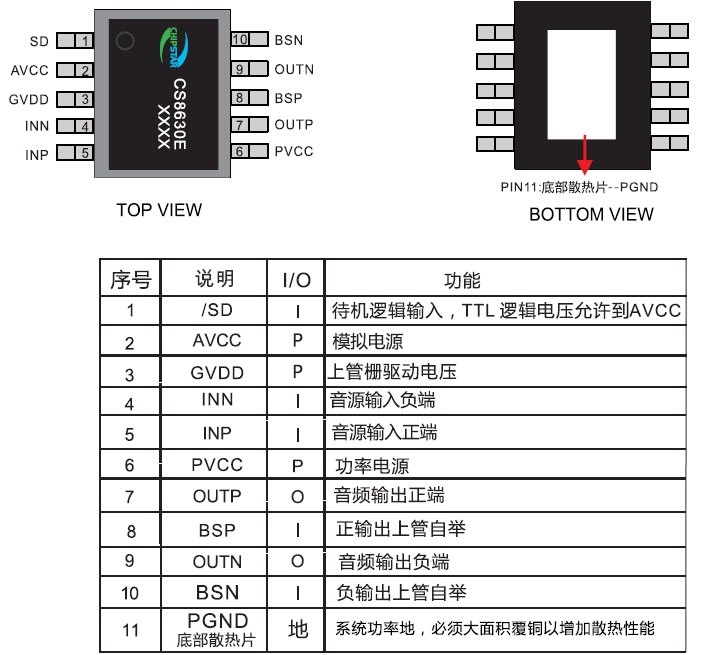

引腳排列及定義

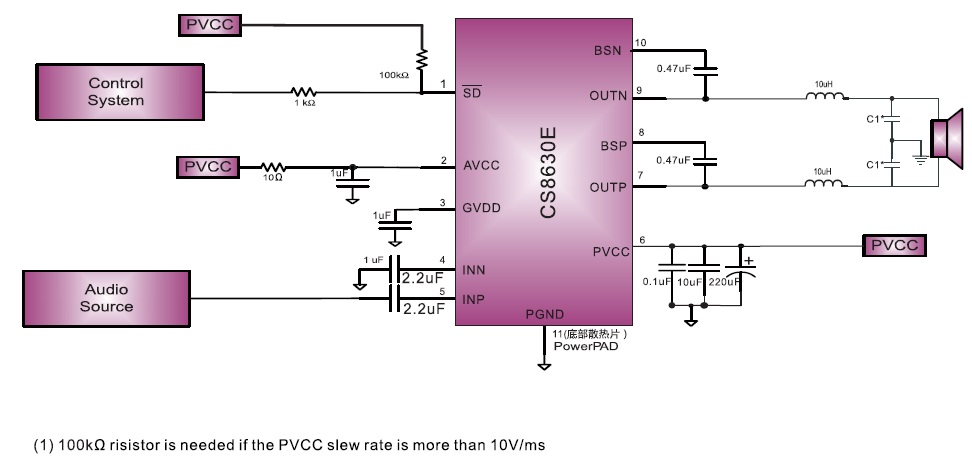

典型應用圖
