| 便攜式電子產品越趨小型化，輕量化方向發展，鋰電池是很多便攜式電子產品的主要供電方式。電池以及相關電路好比是汽車上的的發動機，是這一類電子產品的關鍵部分。常規單節鋰電池充滿電為4.2V，但不同領域或者不同消費市場的便攜式電子產品對電源電壓大小要求又不一樣。所以兩節鋰電串聯8.4V，三節鋰電串聯12.6V常見；四節鋰電串聯16.8V也有。這樣，單節以及兩節、三節、四節鋰電池串聯充電管理也是系統中非常重要組成部分。
基于充電電流、效率、充電時間要求，兩節、尤其是三節、四節鋰電池串聯充電管理是以開關降壓型充電管理為主。降壓型充電電流比適配器輸出電流要大，并且市面9V/12V/14.5V/15V/18V/20V適配器都很通用，成熟，很容易就滿足電池充電電流要求。充電電流大，勢必要考慮充電效率，而開關型充電管理尤其同步開關型效率能做到90%以上。
深圳市永阜康科技有限公司結合客戶實際應用方案，推出管腳兼容的單節/兩節/三節/四節鋰電池同步降壓型充電管理芯片系列：CS5305/CS5310/CS5315/CS5318，耐壓高達28V。該系列芯片具有頻率抖動的功能，大大改善系統的EMI特性；充電電流最高可達3A,效率90%以上；全系列型號都具備完整的涓流，恒流，恒壓充電過程；具有終止電流可編程功能，通過設置不同的外部分壓電阻， 可以很方便的調節充電終止電流的大小；各種安全可靠的保護措施以及雙LED燈充電狀態指示，還帶了NTC溫度控制功能；全系列芯片采用獨有的EQA-16封裝，尺寸與SOP-8大小相當。廣泛應用于按摩儀、榨汁機、藍牙音響、廣場舞音響、無人機等案列。
CS5305/CS5310/CS5315/CS5318應用特性

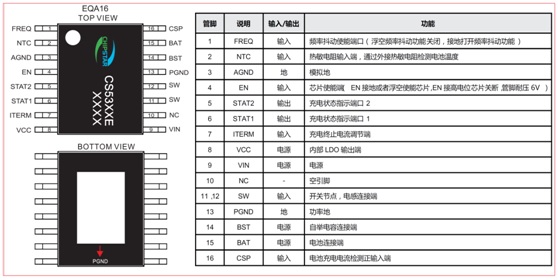

1. CS5305/CS5310/CS5315/CS5318腳位圖以及管腳說明

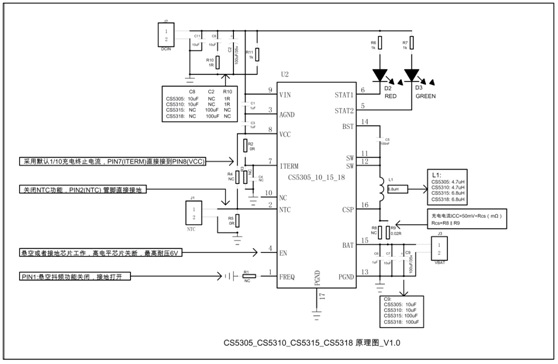

2. CS5305/CS5310/CS5315/CS5318 DEMO原理圖
3. CS5305/CS5310/CS5315/CS5318DEMO板PCB頂層設計圖
4. CS5305/CS5310/CS5315/CS5318 DEMO板PCB底層設計圖
5. CS5305/CS5310/CS5315/CS5318 DEMO板貼片圖

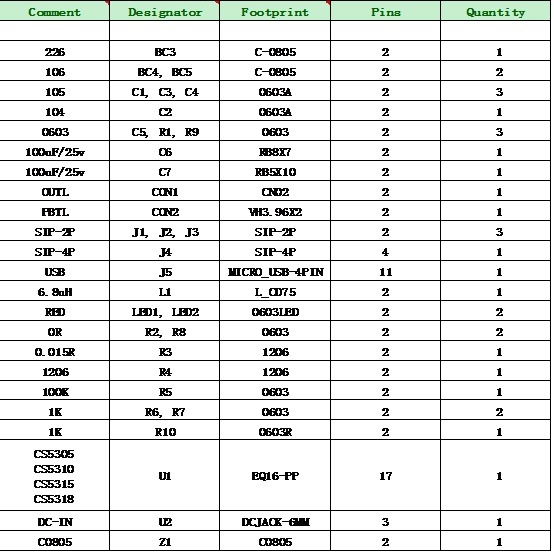

6. CS5305/CS5310/CS5315/CS5318 DEMO板物料清單

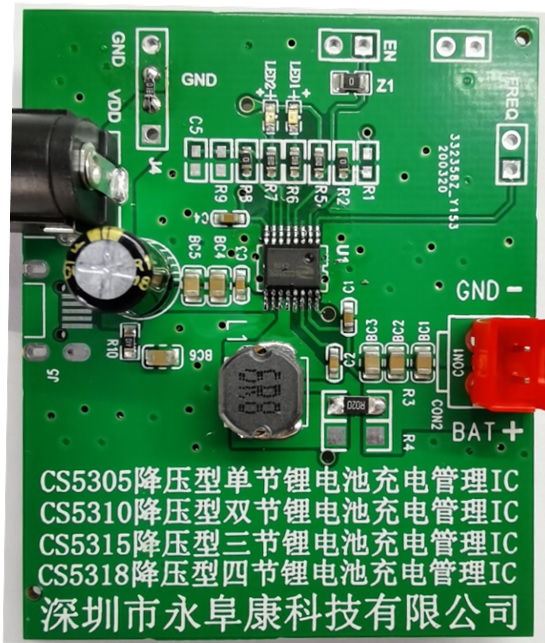

7. CS5305/CS5310/CS5315/CS5318 DEMO板實物圖
CS5305/CS5310/CS5315/CS5318全系列的產品資料及銷售聯絡信息請參看：http://power-ic.szczkjgs.com/product2084.htm |
