概要
IU5380C是一款接口36V高耐壓，9-26V寬輸入范圍，支持多種電池規格的2-4節鋰電池/鋰離子聚合物電池及磷酸鐵鋰電池的同步降壓充電管理IC。IU5380C集成功率MOS，采用同步開關架構，使其在應用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。IU5380C具有最大3A的充電電流能力，充電電流可以通過外部電阻靈活可調。并且內置頻率抖動功能，明細優化EMI特性。
IU5380C內置四個環路來控制充電過程，分別為恒流（CC）環路 、恒壓（CV）環路以及芯片溫度調節環路、可智能調節充電電流，防止拉胯適配器輸出，并匹配所有適配器的輸入自適應環路。
IU5380C通過一個外部端口，連接不同阻值的電阻，靈活設置不同的恒壓充電電壓值，從而適配不同規格的單節鋰電池。
IU5380C具有完善的保護功能，包括輸入欠壓/過壓保護、電池過壓和短路保護，電池溫度保護NTC功能、芯片過溫保護。此外芯片通過外接2路LED指示燈對充電過程實現全程監控。
描述
同步降壓充電
充電電流外部可調
寬輸入范圍：9V-26V
電池節數通過外部管腳可選
輸入電流自適應功能，自使用電外部可調
NTC功能
恒壓充電電壓獨立可調，適配不同規格的鋰電池
輸入集成36V OVP功能
BAT端耐壓36V，內部集成高壓晶體管
500KHz開關頻率
具有2路充電狀態指示
內置頻率抖動功能，芯片溫度自適應調節
輸入欠壓和過壓保護
電池短路和過壓保護
應用
3.6V/3.65V磷酸鐵鋰電池包、4.1V/4.2V/4.35V/4.4V鋰電池電池包、藍牙音箱、按摩器材等。

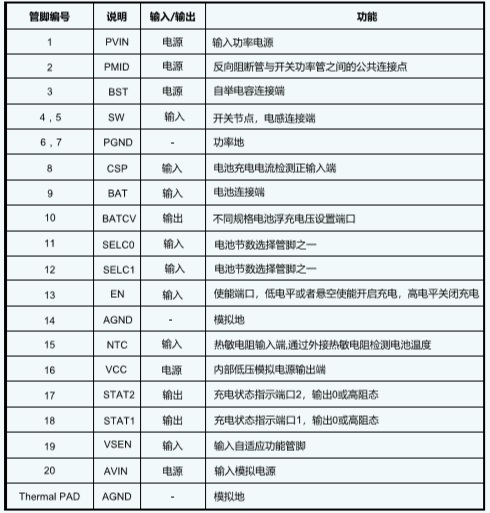

引腳排列以及定義

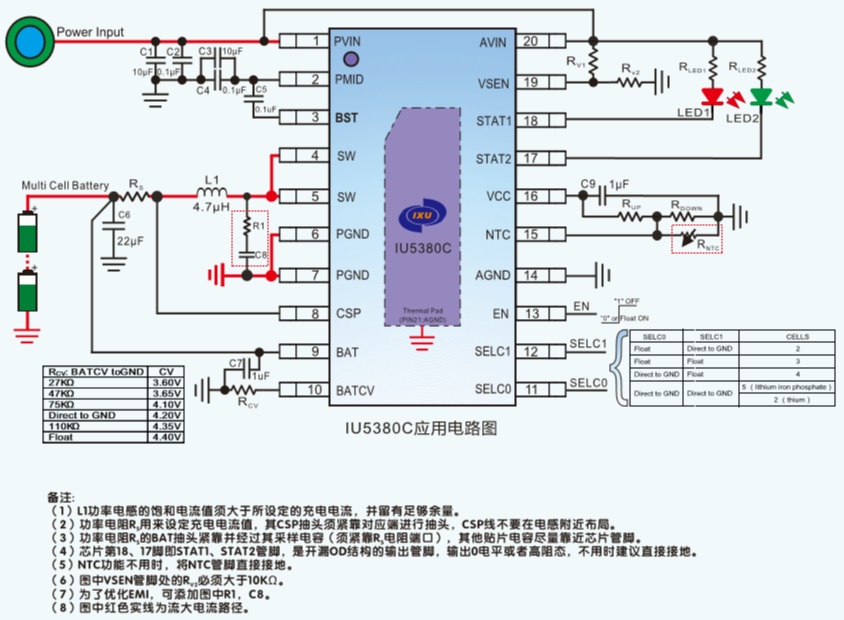

典型應用圖
