5V USB輸入雙節鋰電升壓型充電管理芯片CS5080_CS5090共layout設計參考
文章來源：永阜康科技 更新時間：2021/4/25 13:46:00
在線咨詢：
給我發消息
李湘寧 2850985550
給我發消息
鄢先輝 2850985542
給我發消息
張代明 3003290139
13713728695

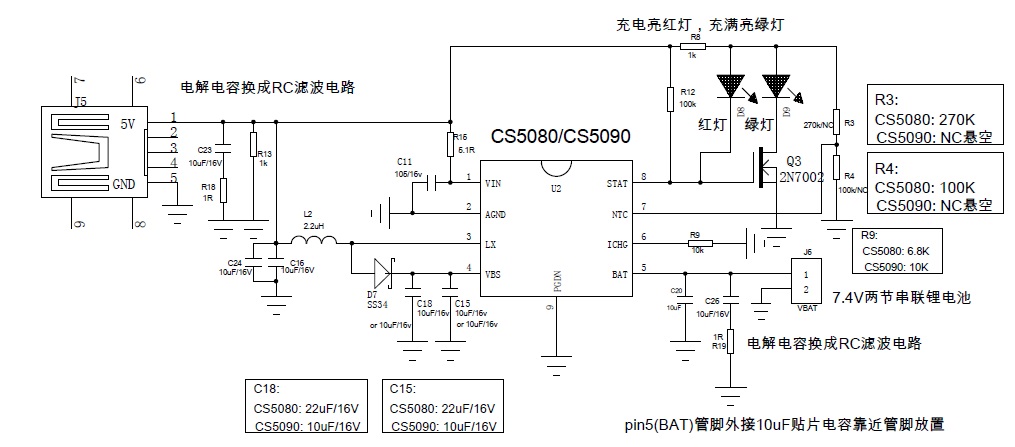

在今年芯片供應極端緊張的情況，芯片layout設計考慮預留是必要的。下圖是CS5080_CS5090 共layout應用參考設計電路圖—1

如果PCB以及結構允許建議輸入端以及輸出端都加100uF電解電容濾波

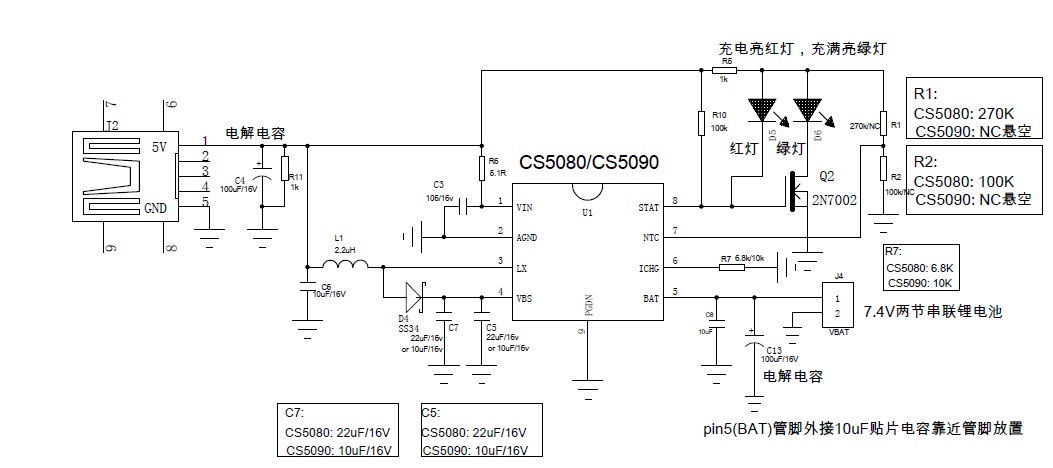

CS5080_CS5090 共layout應用參考設計電路圖—2



    您可能對以下產品感興趣
產品型號 功能介紹 兼容型號 封裝形式 工作電壓 備注
CS5090 CS5090E是一款5V輸入,最大1.5A充電電流,支持雙節鋰電池串聯應 用,鋰離子電池的升壓充電管理IC.CS5090E集成功率MOS,采用異步開關架構，使其在應用時僅需極少的外圍器件，可有效減少整體方案 尺寸，降低BOM成本 。 CS5080/CS5082 ESOP-8 4.5V-6.5V 5V USB輸入,最大1.5A充電電流,帶NTC,雙節鋰電升壓充電管理電路
CS5080 CS5080E是一款5V輸入,支持雙節鋰電池串聯應用,鋰離子電池的升壓充電管理IC.CS5080E集成功率MOS，采用異步開關架構，使其在應用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。CS5080E的升壓開關充電轉換器的工作頻率為600KHz最大2A輸入充電，轉換效率為90%。 ESOP-8 3.44V-7.0V 5V USB輸入、雙節鋰電池串聯應用、升壓充電管理IC
