概要
CS5560C是具有寬占空比范圍的120V同步降壓控制器，旨在對高輸入電壓源或會發生高電壓瞬間的輸入電源軌進行電壓調節，從而盡可能地減少對外部浪涌抑制組件的需求，高側開關超短導通時間有助于獲得較大的降壓比，支持從48V標稱輸入到低電壓軌的直接降壓轉換，從而降低系統的復雜性并減少解決方案成本，在輸入電壓突降至5.5V時，仍能根據需要以接近100%的占空比繼續工作，因此非常適用于高性能工業控制、機器人、數據通信和射頻應用。
CS5560C強制PWM模式運行，可以消除開關頻率變化從而盡可能地降低EMI，而用戶可選的輕載PSM模式則可以降低輕負載條件下的電流消耗�？烧{(diào)開關頻率可同步至外部時鐘源，從而消除噪聲敏感應用中的干擾。TSSOP-20封裝。
描述
寬輸入電壓范圍：5.5V-120V
可調輸出電壓范圍：0.8V-60V
40ns tON(min),可實現高 VIN/VOUT比
140ns tON(min),可實現低壓降
開關頻率范圍為100KHz-1MHz
同步輸入和同步輸出功能
可選輕載PSM模式或強制PWM模式
無損RDS(ON)電感電流采樣和限流
±1%反饋精度的0.8V基準
具有遲滯功能的輸入UVLO
具有遲滯功能的熱關斷保護
漏極開路POOD指示器
斷續模式過流保護
應用
無線基礎設施、云計算；工業電機驅動、測試和測量；電動自行車；資產跟蹤和機群管理系統；非隔離式PoE/IP攝像頭；反相降壓/升壓穩壓器

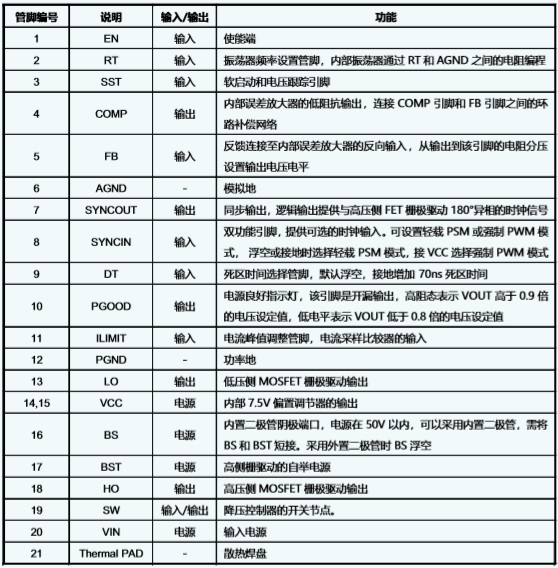

引腳排列以及定義

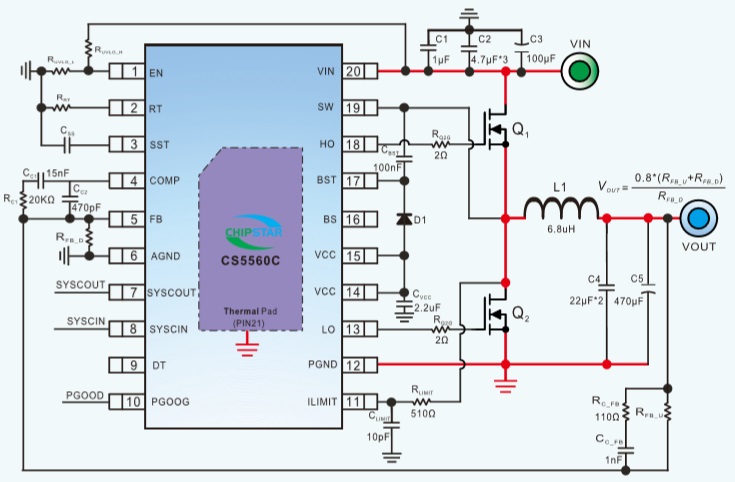

典型應用圖
