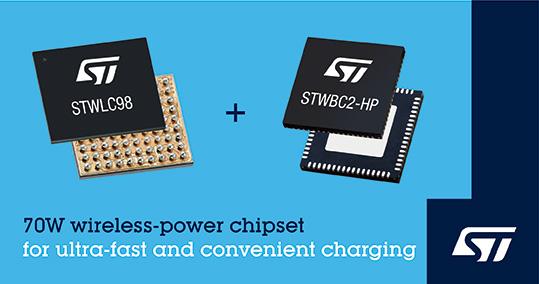

意法半導體的STWLC98 高集成度無線充電接收器芯片為各種便攜式和移動設備帶來更快的無線充電和靈活的電量共享功能，適合家庭、辦公、工業、醫療保健和車載應用。當與 STWBC2-HP發射器芯片配套使用時，整套的無線充電收發系統可在保證高系統能效的同時在接收器端提供高達70W 的電能輸出。
STWLC98 可在30 分鐘內給當今配備大容量電池的高端智能手機充滿電。此外，新產品將超快速和方便的充電機會擴大到許多新的應用領域和環境中，沒有電纜、插座和連接的羈絆。此外，非接觸式充電還讓設計者可以簡化產品外殼設計，降低設計成本和復雜性，同時促進新的超薄設計款式，并消除與插座相關的問題，例如，插孔落灰。
STWLC98 符合智能手機行業常用的 Qi EPP 1.3 無線充電標準，主控制器是 32 位 Arm® Cortex®-M3 微控制器，支持一系列豐富的功能，包括內部保護。芯片帶有嵌入式操作系統，可簡化 Qi 1.3 獨立認證。在發射端，STWBC2-HP 可以與意法半導體的 STSAFE-A110 安全模塊配合使用，用于存儲Qi官方證書，利用先進加密技術進行設備驗證。新產品還支持意法半導體創新的 STSC超級充電協議，電能傳輸速度可高達到70W。
STWLC98 采用意法半導體專有的自適應整流器配置 (ARC) 模式，可在不改變硬件或優化線圈的情況下，增強系統在水平和垂直方向上的 ping-up距離和電能傳輸空間自由度。在啟用 ARC 模式后，發射器的整個表面都變?yōu)榭捎贸潆妳^(qū)域，可將各個方向的 ping-up 距離增加 50%。
STWLC98 可以直接與 STWBC2-HP 配合使用，STWBC2-HP 集成一個 USB-PD 接口、數字降壓/升壓 DC/DC 轉換器、全橋逆變器、三個半橋驅動器，以及電壓傳感器、電流傳感器和相位傳感器。STWBC2-HP 的控制器是Cortex-M0+ 內核，執行一項快速 PID 循環專利算法，還支持 STSC 協議。
意法半導體的新70W 無線充電芯片組創造了一個可擴展的解決方案，可部署在智能手機、平板電腦、筆記本電腦、移動電源、真無線立體聲 (TWS) 設備、Bluetooth®藍牙揚聲器和 AR/VR 耳機等設備中。設計人員還可以將快速方便的無線充電擴展到醫療監視器和藥液注射泵等醫療設備，以及無線電動工具、移動機器人、無人機和電動自行車。 該芯片組還適用于汽車應用，包括移動設備車內充電解決方案和各種車載模塊無線充電。
STWLC98內置電源管理技術，具有超低功耗待機節能模式，端到端充電系統總能效高于90%，符合嚴格的生態設計目標。新充電器芯片具有專用硬件和高級算法，旨在解決高功率傳輸期間 ASK 和 FSK 通信挑戰。安全功能包括異物檢測 (FOD)，該功能利用高精度電流檢測 IP、Q 因子檢測以及發射器和接收器之間的穩健通信功能檢測接觸充電區的異物。
為了給用戶提供額外靈活性，STWLC98 新增加了功能，可以切換到高效發射器模式，在兩個設備之間實現高功率電量共享。STWLC98在接收器設備中導入業界首創的嵌入式 Q 因子檢測技術以確保發射器模式的充電安全。
意法半導體無線充電解決方案的用戶可以免費下載使用PC圖形界面工具軟件ST Wireless Power Studio，以加快設計導入，簡化開發流程，包括校準 FOD、調整 Q 因子檢測和通信診斷。
兩款產品都已量產，STWLC98采用 4.3mm x 3.9mm , 90 點錫球, 0.4mm 間距 的WLCSP 封裝；STWBC2-HP采用 8mm x 8mm、68 引腳 0.4mm 間距VFQFPN封裝；索取樣片和詢價，請聯系當?shù)匾夥ò雽?dǎo)體銷售辦事處。 |
