概要
CS8726E是-款4X70W四通道D類音頻功率放大器，這款器件在頂層設計了散熱焊盤，焊盤上連接散熱器后在供電電壓24V的情況下，最大可以輸出4x70W的連續功率.
CS8726E具備先進的EMI抑制技術，它采用表面貼裝技術，只需少量的外圍器件，便使系統具備高質量的音頻輸出功率。
CS8726E內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。
CS8726E最高可達92%以上的效率，36V以上的耐壓設計微芯片提供了超高的可靠性，可以有限的降低生產過程中的不良比例。
CS8726E提供了特殊的EFB40封裝形式供客戶選擇，合適的封裝尺寸為客戶安裝散熱器件提供了最大的方便，其額定的工作溫度范圍為-40℃至85℃。
描述
輸出功率（THD+N=10%）
VDD = 24V@RL = 4 Ω THD+N=10% 4x75W
VDD = 24V@RL = 4 Ω THD+N=1% 4x62W
VDD = 26V@RL = 4 Ω THD+N=1% 4x70W
VDD = 28V@RL = 4 Ω THD+N=1% 4x60W
● 單電源供電，寬電源電壓范圍：5V-28V
● 音頻系統帶濾波網絡，靜態電流小于15mA@24V
●高可靠性設計：36V耐壓設計
●單芯片可實現2.0,2.1,4.0等各種音響組合
● 效率92% @PVCC=26V RL=8Ω PO=2x20W
●良好短路保護和具備自動恢復功能的溫度保護
● 良好的失真和防噗聲功能
●增強型封裝設計：頂層散熱焊盤的特殊設計
應用
車載音頻、家庭音響系統、緊急呼叫等。

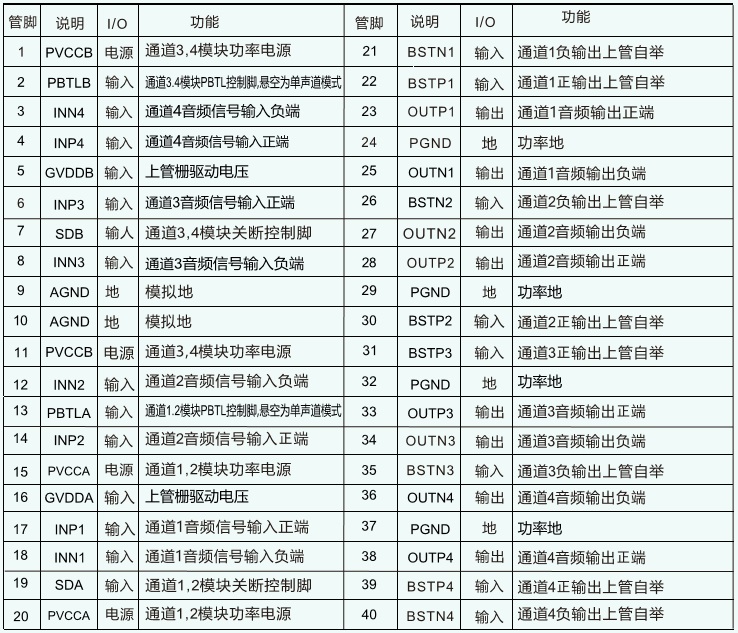

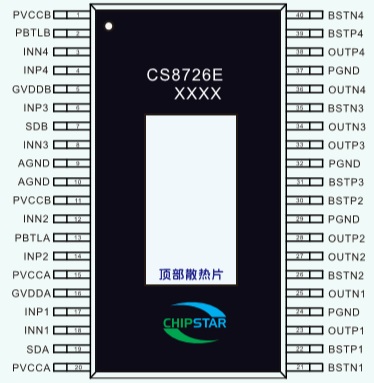

管腳排列以及定義
典型應用圖

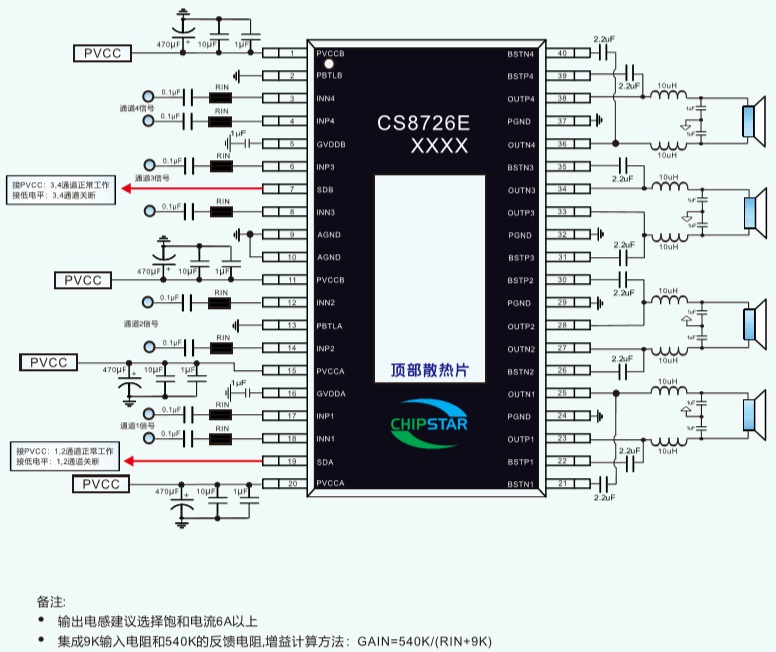

四通道應用

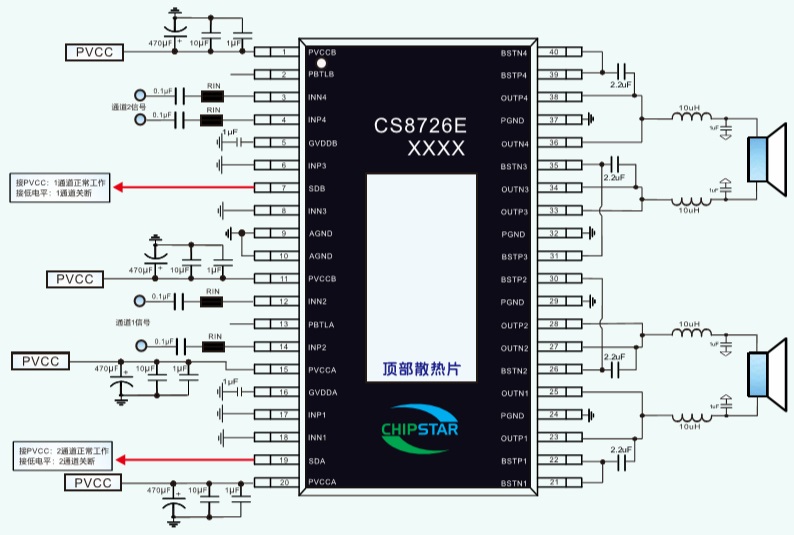

2.0應用

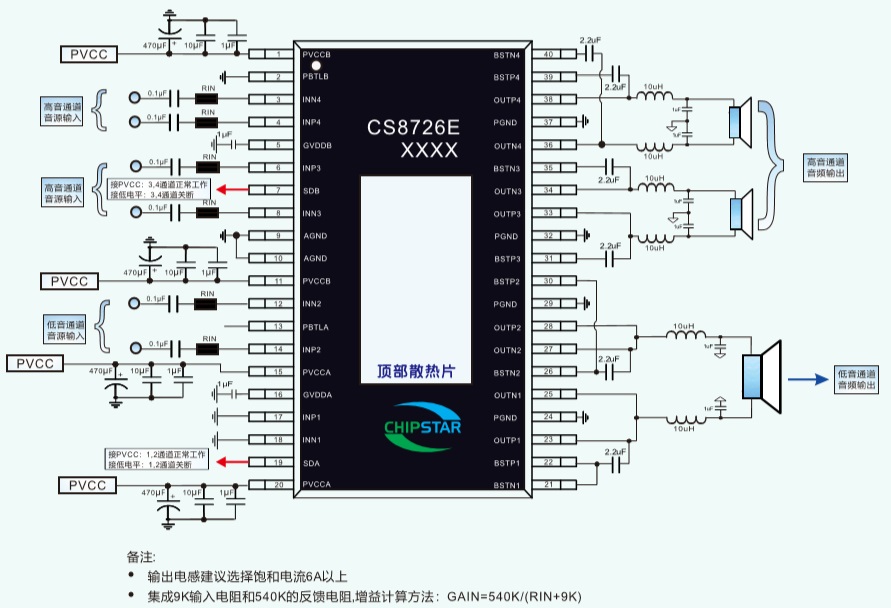

2.1應用
